1. Область применения

1.1 Настоящий документ устанавливает требования к цифровым информационным моделям (далее – ЦИМ) объектов капитального строительства (далее – ОКС), передаваемым в составе проектной документации для проведения государственной экспертизы в ГАУ «Управление государственной экспертизы и ценообразования Республики Татарстан по строительству и архитектуре» (далее Госэкспертиза РТ).

1.2 Положения настоящего документа рекомендуется использовать при формировании требований Заказчика к цифровой информационной модели объекта капитального строительства, включаемых в договор, в пункт 46 XML-схемы задания на проектирование, введенной в действие 09.07.2025, техническое задание на цифровую информационную модель объекта капитального строительства и (или) план реализации проекта с использованием информационного моделирования.

1.3 Требования Госэкспертизы РТ (далее - Требования) не содержат порядок формирования и ведения инженерной цифровой информационной модели

1.4 Требования содержат описание атрибутивных данных элементов цифровой информационной модели ОКС, объем которых зависит от базовых процессов применения технологий информационного моделирования, установленных Заказчиком в договоре, задании на проектирование, техническом задании на цифровую информационную модель объекта капитального строительства и настоящими Требованиями.

1.5 Настоящие требования разработаны с целью выполнения требований Постановления Правительства РФ от 17.05.2024 N 614; Постановления Правительства РФ от 05.03.2021 N 331.

2. Нормативные ссылки

2.1 Постановление Правительства РФ от 05.03.2021 N 331 «Об установлении случаев, при которых застройщиком, техническим заказчиком, лицом, обеспечивающим или осуществляющим подготовку обоснования инвестиций, и (или) лицом, ответственным за эксплуатацию объекта капитального строительства, обеспечиваются формирование и ведение информационной модели объекта капитального строительства (с изменениями на 20 декабря 2022 года)»

2.2 Постановление Правительства РФ от 17.05.2024 N 614 «Об утверждении Правил формирования и ведения информационной модели объекта капитального строительства, состава сведений, документов и материалов, включаемых в информационную модель объекта капитального строительства и представляемых в форме электронных документов, и требований к форматам указанных электронных документов»

2.3 Постановление Правительства РФ от 16.02.2008 N 87 «О составе разделов проектной документации и требованиях к их содержанию»

2.4 ГОСТ Р 10.00.00.01-2025 «Единая система информационного моделирования. Термины и определения»

2.5 ГОСТ Р 21.101-2020 Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации

2.6 Методика формирования требований к цифровой информационной модели объекта капитального строительства, утвержденная Заместителем Мэра Москвы в Правительстве Москвы от 24.04.2023

2.7 ПНСТ Требования к цифровым информационным моделям объектов непроизводственного назначения. Объекты здравоохранения. Поликлиники.

3. Термины и определения, сокращения

3.1 В настоящих Требованиях применены следующие термины и определения:

3.1.1 Технологии информационного моделирования объектов капитального строительства и недвижимости (ТИМ): Система, включающая в себя программно-технические средства, документы, результаты, процессы и участников, обеспечивающих создание, сбор, накопление, обработку, контроль, хранение, представление и распространение информации участниками инвестиционно-строительного проекта в виде цифровых информационных моделей и электронных документов.

[[7], пункт 3, подпункт 3.43]

3.1.2 Цифровая информационная модель (трехмерная модель, ЦИМ): Электронный документ в составе информационной модели объекта капитального строительства (ИМ ОКС), представленный в цифровом объектно-пространственном виде.

[СП 333.1325800.2020, п.3.1.6]

3.1.3 Цифровая информационная модель объекта капитального строительства; ЦИМ ОКС: Совокупность взаимосвязанных инженерно-технических и инженерно-технологических данных об объекте капитального строительства, представленных в цифровом объектно-пространственном виде.

[СП 333.1325800.2020, п.3.1.4]

3.1.4 ЦИМ раздела (подраздела) проектной документации: Электронный документ, представленный в цифровом объектно-пространственном виде, объединяющий в себе полный перечень данных, соответствующих разделу (подразделу) проектной документации.

[[6], пункт 3, подпункт 3.1.22]

3.1.5 Элемент цифровой информационной модели: Цифровое представление части объекта капитального строительства или территории, характеризуемое атрибутивными и геометрическими данными.

[СП 333.1325800.2020, п. 3.1.7]

3.1.6 Уровень проработки модели: Набор требований, определяющий полноту проработки элемента цифровой информационной модели. Уровень проработки задает минимальный объем геометрических, пространственных, количественных, а также любых атрибутивных данных, необходимых для решения задач информационного моделирования на конкретной стадии жизненного цикла объекта.

[СП 333.1325800.2020, статья 3.1.14]

3.1.7 Геометрические данные: Данные, определяющие размеры, форму и пространственное расположение элемента цифровой информационной модели.

[СП 333.1325800.2020, п.3.1.10]

3.1.8 Атрибутивные данные: Существенные свойства элемента цифровой информационной модели, определяющие его характеристики, представленные в виде алфавитно-цифровых символов.

[СП 333.1325800.2020, п.3.1.7]

3.1.9 План реализации проекта с использованием информационного моделирования; ПИМ: Технический документ, который разрабатывается, как правило, генпроектной и (или) генподрядной организацией для регламентации взаимодействия с субпроектными/субподрядными организациями и согласовывается с заказчиком.

[СП 404.1325800.2018, статья 3.1.16]

3.1.10 Среда общих данных; СОД: Составная часть системы информационного моделирования, обеспечивающая совместное управление и использование ИМ ее пользователями на основе достоверных данных об ОИМ.

[[4], пункт 45]

3.1.11 Матрица коллизий: Таблица, объединяющая условия проверок элементов ЦИМ на предмет коллизий.

[[7], пункт 3, подпункт 3.20]

3.1.12 Цифровые спецификации и ведомости ЦИМ: автоматически собранные данные о специфицируемых элементах ЦИМ, табличное представление ЦИМ.

[[7], пункт 3, подпункт 3.49]

3.2 В настоящих Требованиях используются следующие сокращения.

Таблица 3.1 - Сокращения

4. Инструкция взаимодействия участников на платформе

4.1. Общие положения об управлении доступом

4.1.1 Назначение документа

Настоящий Регламент устанавливает правила взаимодействия проектной организации с государственной экспертизой в системе Tangl. Документ определяет иерархию ролей, их полномочия и порядок взаимодействия для обеспечения эффективного управления и проверки проектов.

Ключевые принципы:

1. Проектная организация располагает правами исключительно в дочерней компании.

2. Изменять и назначать роли уполномочены только сотрудники в ролях Администратор и Менеджер.

Перечень сокращений и обозначений

ЦВОР - цифровая ведомость объёмов работ;

IFC - Industry Foundation Classes.

4.2. Категории и описание ролей пользователей

Назначение «Администратора» дочерней компании осуществляется сотрудником государственной экспертизы из числа сотрудников проектной организации.

 В дальнейшем указанный сотрудник осуществляет добавление остальных пользователей в систему Tangl в соответствии с ролевой моделью. Распределение ролей на платформе производится согласно категориям, установленным в пунктах 2.1–2.3 настоящего Регламента.

Общие пользовательские роли (Базовый доступ)

Данные роли предназначены для рядовых участников, выполняющих типовые задачи без административных функций.

Роль «Пользователь»

Права: предоставляет доступ к данным в режиме «только чтение».

Функционал личного кабинета:

Авторизация в личном кабинете;

Получение данных о компании;

Просмотр лицензий;

Скачивание инсталляторов плагинов и приложений;

Просмотр моделей;

Функционал плагина:

Авторизация в плагине

Функционал в control и value:

Просмотр модели;

Чтение шаблона дерева модели;

Сформировать ссылку на модель.

Изменение данных, загрузка новых моделей и доступ к глобальным настройкам запрещены.

Командные роли (Управление и администрирование)

Роли, дающие расширенные права для управления пользователями, проектами и данными.

Роль «Администратор»

Права: Неограниченный доступ ко всем объектам и настройкам.

Функционал личного кабинета:

Авторизация в личном кабинете;

Получение данных о компании;

Получение данных о сотрудниках компании и сервиса;

Просмотр лицензий;

Скачивание инсталляторов плагинов и приложений;

Просмотр моделей;

Отправка модели.

Функционал плагина:

Авторизация в плагине;

Отправка модели;

Получение замечаний в Revit в сервисе Control.

Функционал глобальных настроек:

Полный доступ к глобальным настройкам.

Функционал проекта:

Просмотр данных;

Создание проекта:

Изменение настроек проекта

Функционал модели:

Отправить модель;

Просмотр модели;

Изменение описания модели;

Проведение тестового анализа;

Шаблон дерева модели/групп;

Формирование ссылки на модель.

Роль «Менеджер»

Права: Назначение и изменение ролей у пользователей, чья роль ниже по иерархии. Запрещено изменять роли у других Менеджеров, Администраторов.

Функционал личного кабинета:

Авторизация в личном кабинете;

Получение данных о компании;

Получение данных о сотрудниках компании и сервиса;

Просмотр лицензий;

Скачивание инсталляторов плагинов и приложений;

Просмотр моделей;

Отправка модели.

Функционал плагина:

Авторизация в плагине;

Отправка модели;

Получение замечаний в Revit в сервисе Control.

Функционал глобальных настроек:

Полный доступ к глобальным настройкам.

Функционал проекта:

Просмотр данных;

Создание проекта:

Изменение настроек проекта

Функционал модели:

Отправить модель;

Просмотр модели;

Изменение описания модели;

Проведение тестового анализа;

Шаблон дерева модели/групп;

Формирование ссылки на модель.

1. Роль «Редактор»

Права: Полные права на редактирование данных. Данная роль имеет указанный функционал в рамках назначенного проекта. Права на управление ролями других пользователей отсутствуют.

Функционал личного кабинета:

1. Авторизация в личном кабинете;

2. Получение данных о компании;

3. Просмотр лицензий;

4. Скачивание инсталляторов плагинов и приложений;

5. Просмотр моделей;

6. Отправка модели.

Функционал плагина:

1. Авторизация в плагине;

Функционал глобальных настроек:

1. Полный доступ к глобальным настройкам в рамках назначенного проекта.

Функционал проекта:

1. Просмотр данных;

Функционал модели:

1. Отправить модель;

2. Просмотр модели;

3. Изменение описания модели;

4. Проведение тестового анализа;

5. Шаблон дерева модели/групп;

6. Формирование ссылки на модель.

2. Роль «Аудитор»

Права: только чтение в рамках назначенного проекта.

Функционал личного кабинета:

1. Авторизация в личном кабинете;

2. Просмотр лицензий;

3. Скачивание инсталляторов плагинов и приложений;

4. Просмотр моделей;

5. Отправка модели.

Функционал плагина:

1. Авторизация в плагине;

Функционал глобальных настроек:

1. Только просмотр глобальных настроек в рамках назначенного проекта.

Функционал проекта:

1. Просмотр данных;

Функционал модели:

1. Просмотр модели;

2. Шаблон дерева модели/групп;

3. Формирование ссылки на модель.

Специальные роли (Узкоспециализированный доступ)

Роли, созданные для выполнения уникальных и специфических функций.

Роль «Проектировщик»

Область действия: Сервис Control, плагин для Revit.

Права: Прием и обработка замечаний.

Функционал: Авторизация в плагине, загрузка моделей, получение результатов в Revit из Tangl.

4.3. Организация работы в системе

4.3.1 Авторизация в системе Tangl

Перед первой авторизацией пользователю на корпоративную почту поступит уведомление.

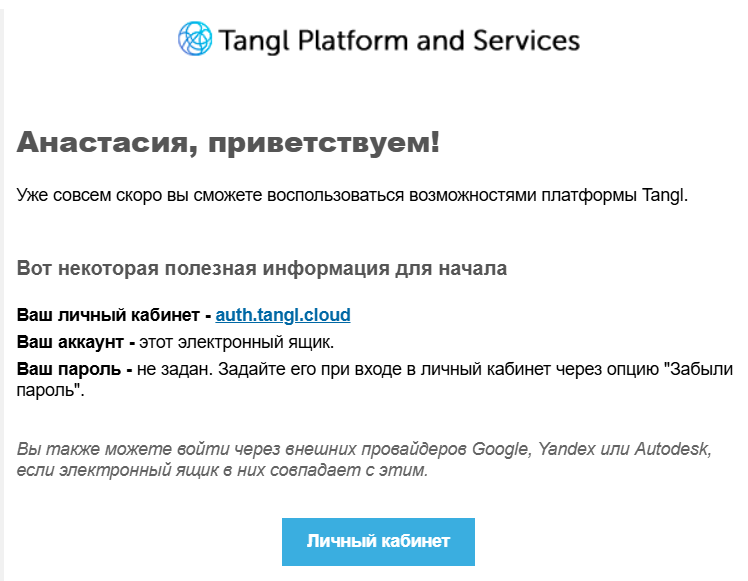

Рисунок 1 - Уведомление о регистрации

Далее пользователь нажимает на синюю клавишу «Личный кабинет» (рисунок 1 ) и меняет пароль при помощи клавиши «Забыли пароль?» (рисунок 2 )

Рисунок 2 - Авторизация в Tangl

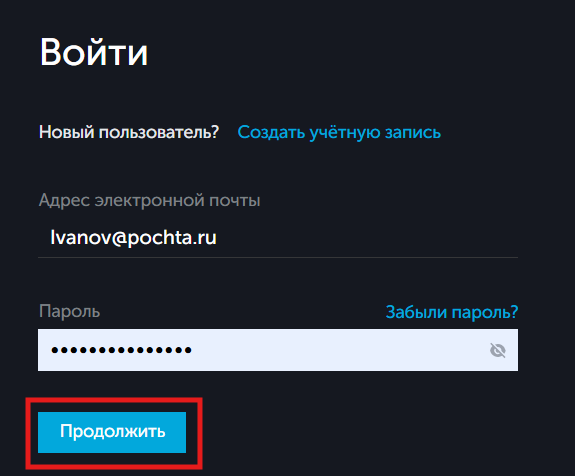

После ввода данных и нажатия кнопки «Продолжить» (рисунок 3 ), откроется главная страница сайта.

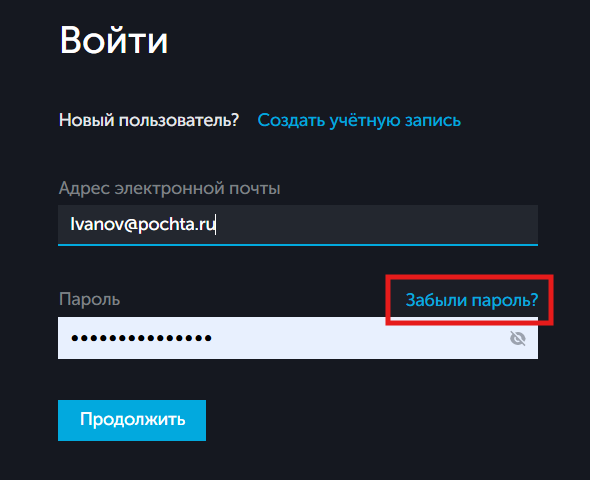

Рисунок 3 - Страница авторизации

Для ранее зарегистрированных пользователей есть возможность перейти в сервисы со стартовой страницы государственной экспертизы, для этого необходимо выбрать сервис (рисунок 4 ).

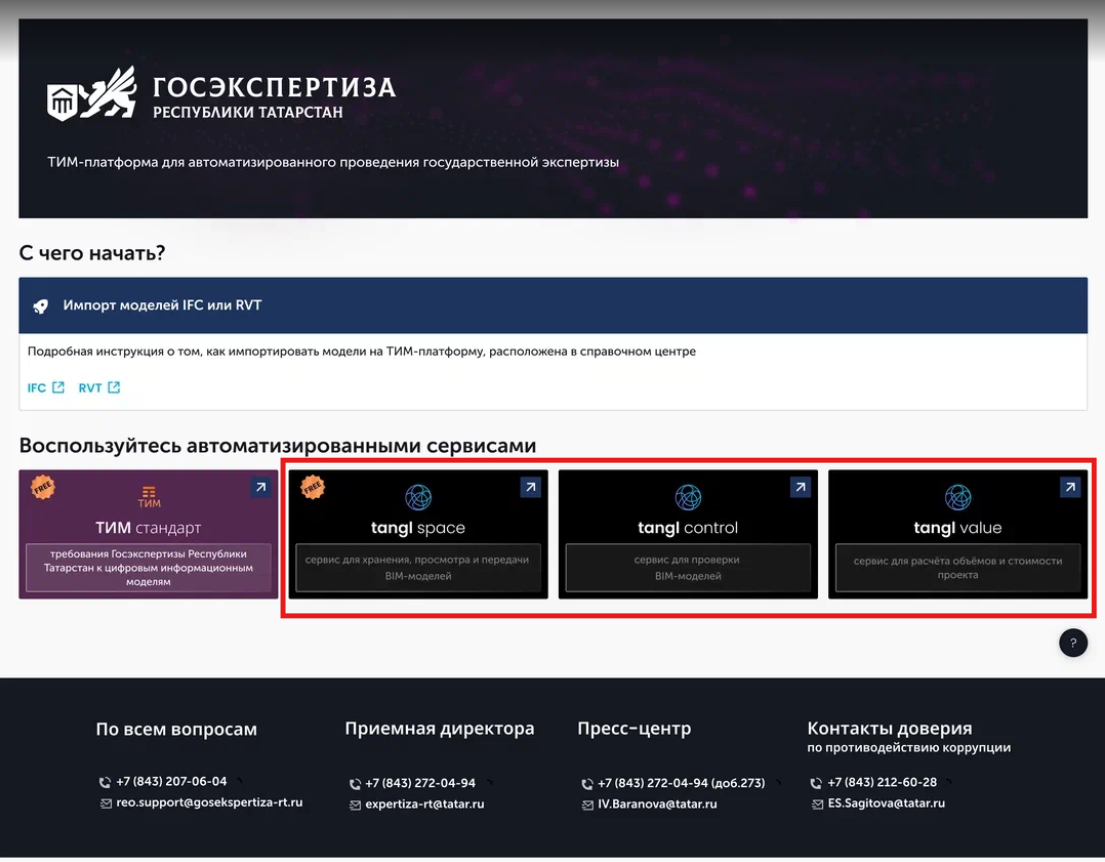

Рисунок 4 - Стартовая страница

При переходе со стартовой страницы государственной экспертизы откроется выбранный сервис. В верхней части экрана указан пользователь, при нажатии откроется меню, где можно перейти на личную страницу (рисунок 5 ).

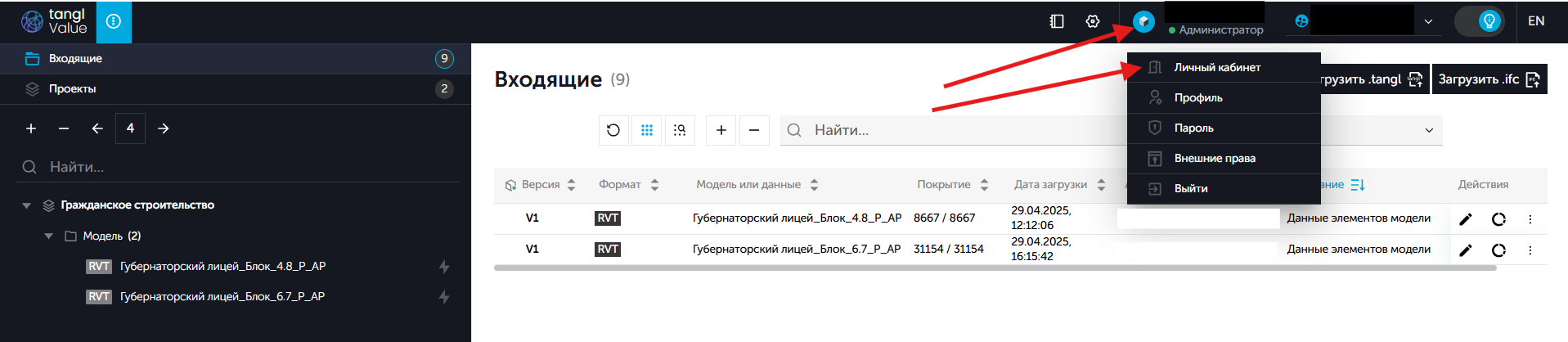

Рисунок 5 - Главное окно личного кабинета

4.3.2 Процедура назначения ролей

Назначение и изменение ролей производится уполномоченными сотрудниками проектной компании (Администраторами и Менеджерами) в Личном кабинете.

4.3.3 Интерфейсы назначения прав

На уровне Компании: через разделы личного кабинета «Сотрудники», «Пользователи Value/Control». Необходимо выбрать пользователя, нажать кнопку «Изменить» и выбрать требуемую роль из выпадающего списка. Подробнее о личном кабинете см. ссылку - https://help.tangl.cloud/tangl/tangl-guide/auth-wnd.html .

На уровне Проекта/Папки: через вкладки настроек «Роли проекта» или аналогичные, с последующим выбором пользователя и назначением ему роли в контексте данного объекта.

4.3.4 Импорт моделей в формате IFC и RVT

Формат IFC

Файлы формата IFC загружаются на платформу с помощью приложения IFC Importer. Для установки приложения необходимо зайти в личный кабинет на вкладку “Приложения”, найти IFC Importer (рисунок 6 ), скачать его и установить на своё устройство, следуя инструкциям по установке.

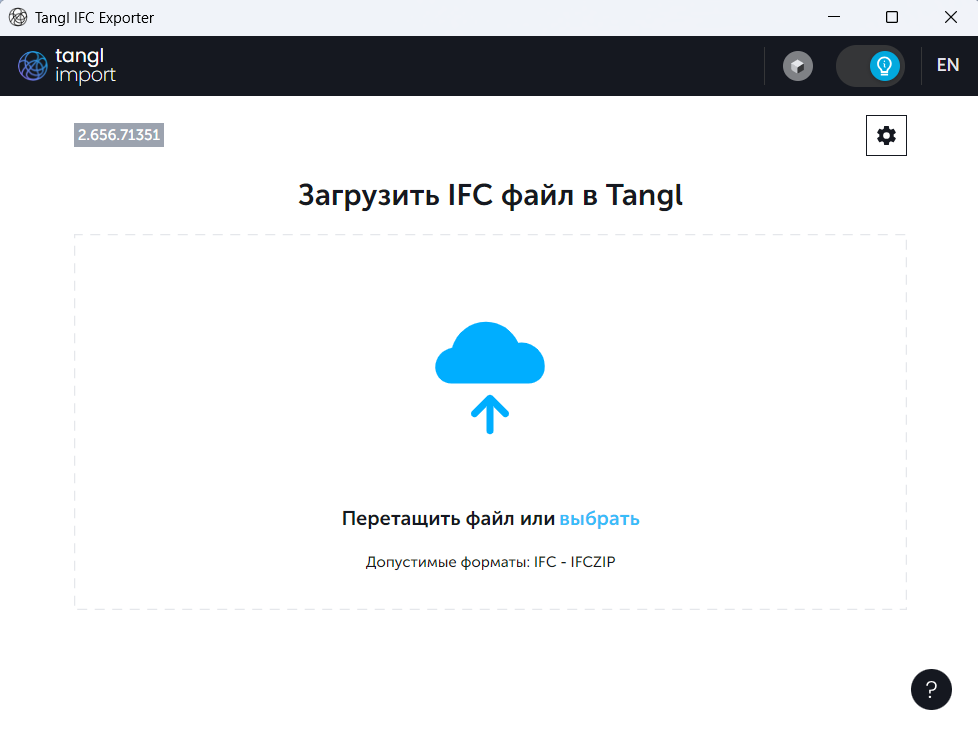

Рисунок 6 - приложение IFC Importer

После установки открыть приложение и авторизоваться в личном кабинете. Затем загрузить модели удобным способом. Они будут отображаться в личном кабинете той компании, в которую они были загружены.

Рисунок 7 - Приложение IFC Importer

Более подробно про импорт моделей в формате IFC - https://help.tangl.cloud/tangl/tangl-guide/ifc-import.html

Формат RVT

Файлы формата RVT загружаются с помощью плагина Revit.

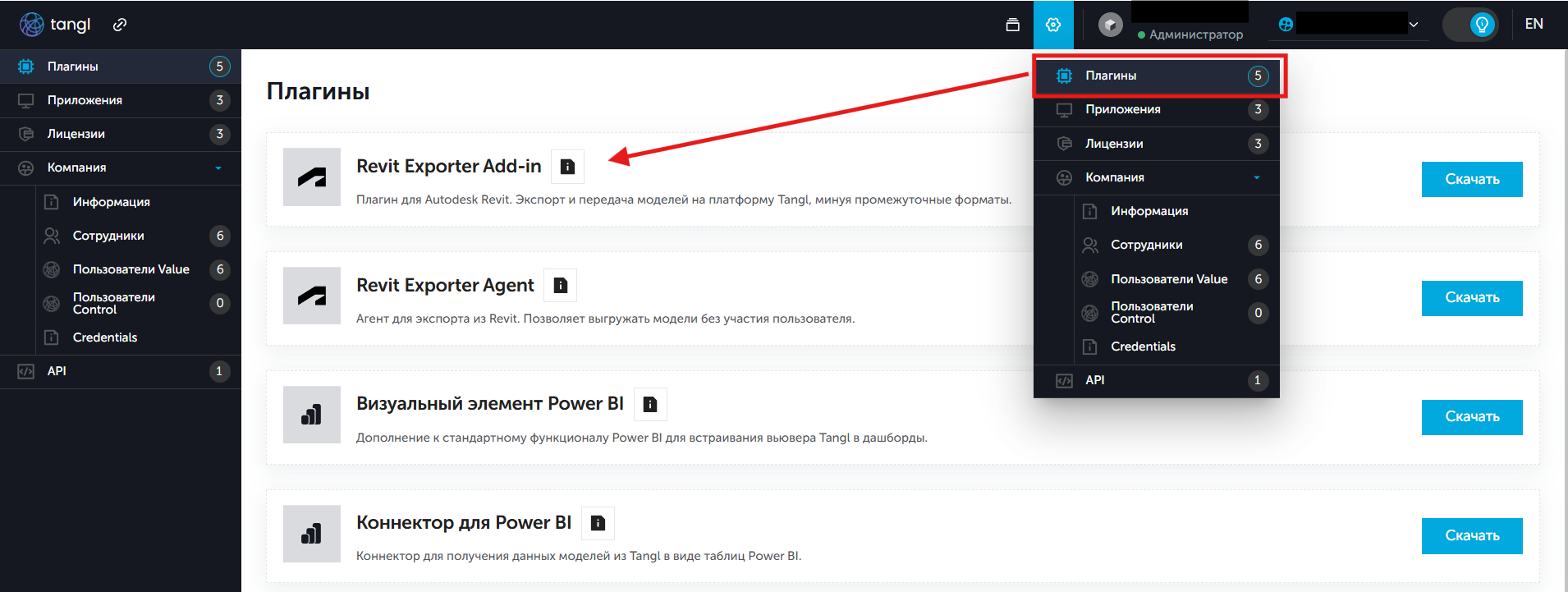

Для установки плагина зайти в личный кабинет на вкладку “Приложения”, найти Revit Exporter Add-in, скачать его и установить на своё устройство, следуя инструкциям по установке.

Рисунок 8 - плагин для Revit

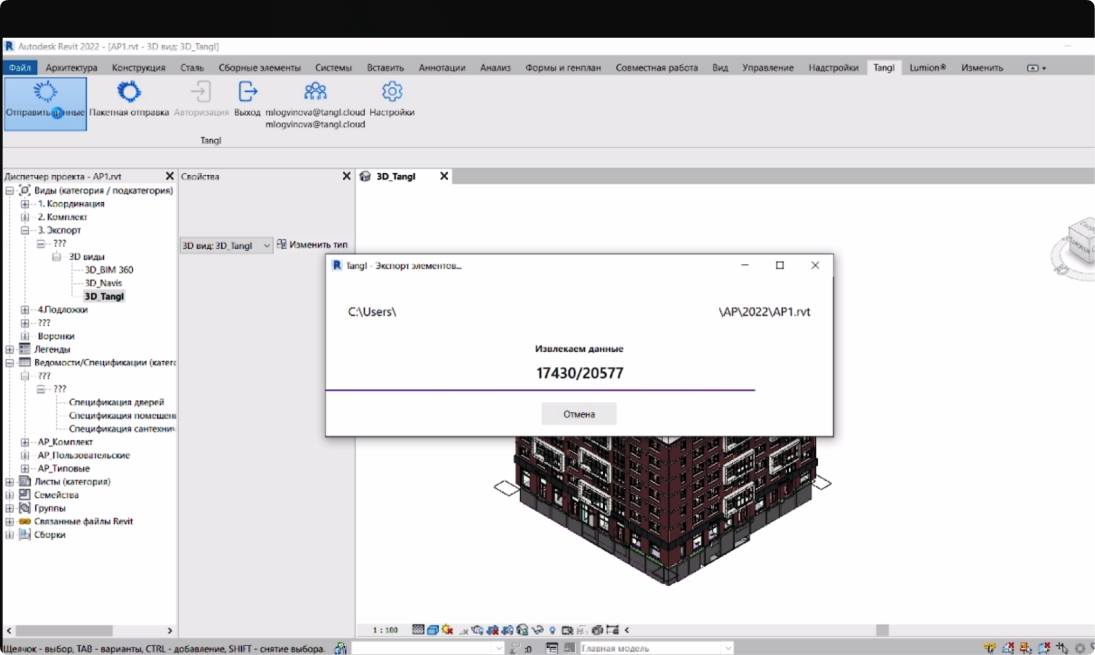

После установки открыть Autodesk Revit и выбрать нужную модель.

На панели инструментов появится вкладка Tangl. Необходимо перейти в неё, нажать “Авторизоваться” и ввести данные для входа в систему. Затем подготовить модель, настроить необходимые параметры и нажать на панели инструментов Тангл “Отправить данные”. Модель отправится в личный кабинет сервиса Тангл.

Более подробно о том, как экспортировать с помощью плагина Revit - https://help.tangl.cloud/tangl/tangl-guide/revit-import.html/

4.3.5 Порядок работы со справочниками, классификаторами и настройка привязок элементов BIM-модели

Окно Справочники содержит набор различных классификаторов и справочников, которые представляют собой структуру получаемых результатов в процессе анализа данных. Именно в структуру справочников декомпозируются данные элементов модели.

Справочник или Классификатор — это сгруппированный по различным признакам перечень именованных позиций, где каждой из них присвоен уникальный код в соответствии с их местом в иерархии.

Классификаторы применяются для упрощения работы по сбору информации и систематизации данных, а также используются для указания кодов в различных унифицированных документах.

Окно Справочники состоит из нескольких зон:

Панель инструментов (подробнее см. ссылку - https://help.tangl.cloud/tangl/tangl-guide/trees-wnd.html#панель-инструментов );

Зона позиций классификатора (подробнее см. ссылку - https://help.tangl.cloud/tangl/tangl-guide/trees-wnd.html#зона-позиции-справочника );

Зона свойств выбранной позиции в Классификаторе (подробнее см. ссылку - https://help.tangl.cloud/tangl/tangl-guide/trees-wnd.html#зона-своиств ).

Для корректного функционирования справочников в системе Tangl необходимо выполнить привязки элементов BIM-модели к соответствующим позициям справочника. Привязки обеспечивают автоматическое сопоставление параметров модели с классификаторами, что позволяет в дальнейшем корректно рассчитывать объемы и формировать отчетную документацию.

Привязки в Tangl — это правила (условия) для поиска и отбора элементов BIM-модели на основе их свойств и параметров.

Подробнее о методологии формирования привязок - https://help.tangl.cloud/tangl/tangl-howto/query-creation.html .

4.4. Взаимодействие участников

Настоящим регламентом вводятся и закрепляются следующие функциональные роли участников:

4.4.1 Организационная структура и управление доступом

1. Все пользователи от проектной организации добавляются Настройщиком в дочернюю компанию.

2. Сотрудник проектной организации выдает доступ коллегам в рамках своей дочерней компании.

4.4.2 Интерфейсы назначения прав

1. Сублицензиат

Цель: Предоставление документации и ЦИМ на экспертизу, создание ЦВОР, проверка ЦВОР, проверка ЦИМ на коллизии и на атрибутивную наполненность, просмотр и устранение замечаний государственной экспертизы.

Зона ответственности: Корректность предоставленных исходных данных.

Регламент действий (обязан выполнять) в Tangl Control:

Сублицензиат вправе самостоятельно вносить изменения в дубликаты данных, назначенные Настройщиком. В рамках дочерней компании сотрудник проектной организации вправе создавать свои справочники отбора, справочники комплексных проверок и матрицы коллизий для проверок модели.

1. Предоставление документации и моделей на экспертизу.

• Выполнить загрузку моделей в дочернюю компанию, к которой предоставлен доступ (см. п. 3.3 Настоящего регламента);

• Формат предоставление ЦИМ;

  • формат IFC;
  • формат RVT.

2. Работать строго в рамках одной дочерней компании, к которой его подключил Настройщик.

3. Использовать настроенные Настройщиком справочники отбора. Сублицензиат вправе создавать собственные справочники в рамках дочерней компании (подробнее см. справку - https://help.tangl.cloud/control/control-guide/validation-trees-wnd.html )

4. Использовать настроенные Настройщиком глобальные настройки.

5. Использовать настроенные Настройщиком матрицы коллизий. Сублицензиат вправе создавать собственные матрицы коллизий в рамках дочерней компании (подробнее см. справку - https://help.tangl.cloud/control/control-guide/collision-matrix.html#проверка-на-коллизии );

6. Использовать настроенные Настройщиком схемы отбора. Сублицензиат вправе создавать собственные схемы отбора (подробнее см. справку - https://help.tangl.cloud/control/control-howto/getting-started.html#_4-создание-схемы-отбора );

7. Использовать маппинг параметров, для нормализации индивидуальных названий параметров элементов модели, внесенные проектировщиком, и привести их к виду, необходимому государственной экспертизе для осуществления деятельности (подробнее см. справку - https://help.tangl.cloud/tangl/tangl-guide/settings-wnd.html#маппинг-параметров ).

8. Просматривать входящие модели и данные в проекте.

9. Работа с замечаниями. Получать и обрабатывать замечания экспертизы (подробнее см. ссылку - https://help.tangl.cloud/value/value-web/analysis-export-web.html ).

10. Загружать исправленные версии моделей в соответствии с полученными замечаниями (см. п 3.3 Настоящего регламента).

Регламент действий (обязан выполнять) в Tangl Value:

1. Предоставление документации и моделей на экспертизу.

• Выполнить загрузку моделей в проект, к которому предоставлен доступ (см. п. 3.3 Настоящего регламента);

• Формат предоставление ЦИМ;

  • формат IFC;
  • формат RVT.

2. Работать строго в рамках одной дочерней компании, к которой его подключил Настройщик.

3. Использовать настроенные Настройщиком справочники и классификаторы. В рамках предоставленного доступа Сублицензиат вправе создавать дубликат и самостоятельно вносить в дубликат изменения, а также вправе создавать собственные справочники в рамках дочерней компании (подробнее см. справку - https://help.tangl.cloud/value/value-guide/07-trees-wnd.html );

4. Использовать маппинг параметров, для нормализации индивидуальных названий параметров элементов модели, внесенные проектировщиком, и привести их к виду, необходимому государственной экспертизе для осуществления деятельности (https://help.tangl.cloud/tangl/tangl-guide/settings-wnd.html#маппинг-параметров ).

5. Использовать настроенные Настройщиком шаблоны привязок. Сублицензиат вправе создавать собственные шаблоны привязок в рамках дочерней компании (подробнее см. справку - https://help.tangl.cloud/tangl/tangl-guide/settings-wnd.html#шаблоны-привязок );

6. Использовать настроенные Настройщиком схемы расчета. Сублицензиат вправе создавать собственные схемы расчета в рамках дочерней компании (подробнее см. справку - https://help.tangl.cloud/value/value-guide/08-settings-wnd.html#схемы-расчета );

7. Просматривать входящие модели и данные в проекте.

8. Загружать исправленные версии моделей в соответствии с полученными замечаниями.

Сублицензиат вправе самостоятельно вносить изменения в дубликаты данных, назначенные Настройщиком.

4.4.3 Принципы разграничения доступа: Настройщик и Сублицензиат

• Настройщик работает в Главной компании и формирует дочерние компании. В данные компании транслируются настроенные справочники, схемы расчета / отбора, матрицы коллизий и глобальные настройки. Наполнение проектов моделями и выполнение анализов осуществляется на следующих этапах сотрудником проектной организации.

• Сублицензиат подключается Настройщиком только к конкретной дочерней компании. В интерфейсе сублицензиат видит только свои модели, определенные справочники и глобальные настройки, назначенные Настройщиком, но не имеет доступа к настройкам, справочникам и проектам иных Сублицензиатов и главной компании.

• Права, назначенные в дочерней компании и отдельных справочниках, схемах и настройках (для проектной организации), могут быть ограничены на создание дубликатов, импорта и экспорта файлов формата json и excel. Данные настройки для каждой проектной организации Государственная Экспертиза определяет индивидуально.

4.5. Заключительные положения

1. Ответственность за корректность настроек схемы ЦВОР несет Настройщик.

2. Ответственность за соответствие загруженной ведомости настроенной схеме и фактическому проекту несет Сублицензиат.

3. Настоящий регламент вступает в силу с момента его утверждения.

4. Изменения вносятся на основании обновлений платформы или изменения бизнес-процессов компании.

5. Базовые процессы ведения цифровой информационной модели объекта капитального строительства

Базовые процессы (далее - БП) ведения цифровой информационной модели объекта капитального строительства (далее – ЦИМ ОКС), реализуемые настоящими Методическими рекомендациями, включают в себя цели, задачи и результаты, указанные в таблице 5.1 .

Требования к уровню проработки элементов ЦИМ ОКС по геометрическим и атрибутивным данным для выполнения всех БП описаны в разделе 11 настоящих Требований.

Таблица 5.1 - Базовые процессы ведения ЦИМ ОКС

6. Общие требования к ЦИМ ОКС

6.1 На этапе осуществления архитектурно-строительного проектирования в информационную модель объекта капитального строительства включаются следующие сведения, документы и материалы: сведения, документы и материалы, входящие в состав разделов проектной документации в соответствии с постановлением Правительства Российской Федерации от 16 февраля 2008 г. № 87 “О составе разделов проектной документации и требованиях к их содержанию”, графическая часть которых дополнена цифровой информационной моделью, в случае если формирование и ведение информационной модели объекта капитального строительства являются обязательными в соответствии с требованиями Градостроительного кодекса [2] Российской Федерации и постановления Правительства Российской Федерации от 5 марта 2021 года N 331 «Об установлении случаев, при которых застройщиком, техническим заказчиком, лицом, обеспечивающим или осуществляющим подготовку обоснования инвестиций, и (или) лицом, ответственным за эксплуатацию объекта капитального строительства, обеспечиваются формирование и ведение информационной модели объекта капитального строительства».

6.2 Цифровая информационная модель, передаваемая в составе ИМ ОКС, для проведения экспертизы проектной документации и (или) результатов инженерных изысканий, а также проверки достоверности определения сметной стоимости строительства должна отвечать результатам БП, описанным в п. 5 настоящих Требований.

6.3 Значения атрибутов у элементов ЦИМ должны соответствовать их представлению в документации.

6.4 Уровень проработки ЦИМ в части геометрической детализации должен обеспечивать возможность визуальной идентификации элемента, определение его ориентации в пространстве, а также обеспечивать решение задач проекта, зависящих от БП применения ЦИМ ОКС.

6.5 При разработке ЦИМ геометрическое представление элементов ЦИМ должно определять границы элементов, а также их местоположение в пространстве для оценки архитектурно-градостроительного решения и подсчета ТЭП.

6.6 Уровень проработки элементов ЦИМ в части атрибутивных данных в полной мере должен обеспечивать подсчет количественных показателей в рамках проекта в соответствии с БП применения ЦИМ ОКС и определяется п.11 настоящих Требований.

6.7 Моделирование объектов модели должно проводиться в соответствии с их истинными размерами в масштабе 1:1, в метрической системе измерений (мм, м2, м3) и в единой системе координат, в том числе иметь привязку к абсолютным координатам:

Линейные – миллиметры, с округлением до двух знаков после запятой (0,00мм);

Высотные отметки – метры, с округлением до трех знаков после запятой (0,000м);

Площади – квадратные метры, с округлением до двух знаков после запятой (0,00м²);

Объемы материалов – кубические метры, с округлением до трех знаков после запятой 0,000м³);

Угловые размеры - градусы, с округлением до двух знаков после запятой (0,00);

Уклоны - проценты, с округлением до двух знаков после запятой (0,00%).

6.8 Модели инженерных систем должны иметь различные цветовые решения.

6.9 Допускается применять иную цветовую идентификацию элементов инженерных систем, если данные требования прописаны в ТЗ на ЦИМ ОКС Заказчика.

Таблица 6.1 - Цветовые решения инженерных систем

6.10 Общие положения по работе с маппингом параметров

Маппинг параметров обеспечивает однозначное соответствие между внутренними параметрами исходной BIM-модели и целевыми атрибутами платформы, гарантируя полную и непротиворечивую передачу данных без потерь и ручного дублирования.

В таблице 6.2 устанавливается соответствие между наименованиями параметров, используемыми в ЦИМ, и атрибутами для них на платформе.

Проектировщику: при наполнении ЦИМ допускается использование наименований параметров, приведенных в столбце «Параметры в ЦИМ».

Настройщику: при формировании справочников, классификаторов и шаблонов параметров объектов необходимо использовать кодировку и наименования, строго соответствующие столбцу «Маппинговый параметр».

Таблица 6.2 - Таблица маппинга параметров

7. Требования к составу и структуре ЦИМ ОКС

ЦИМ ОКС должна иметь пространственную структуру в соответствии со схемой, представленной на рис.1.

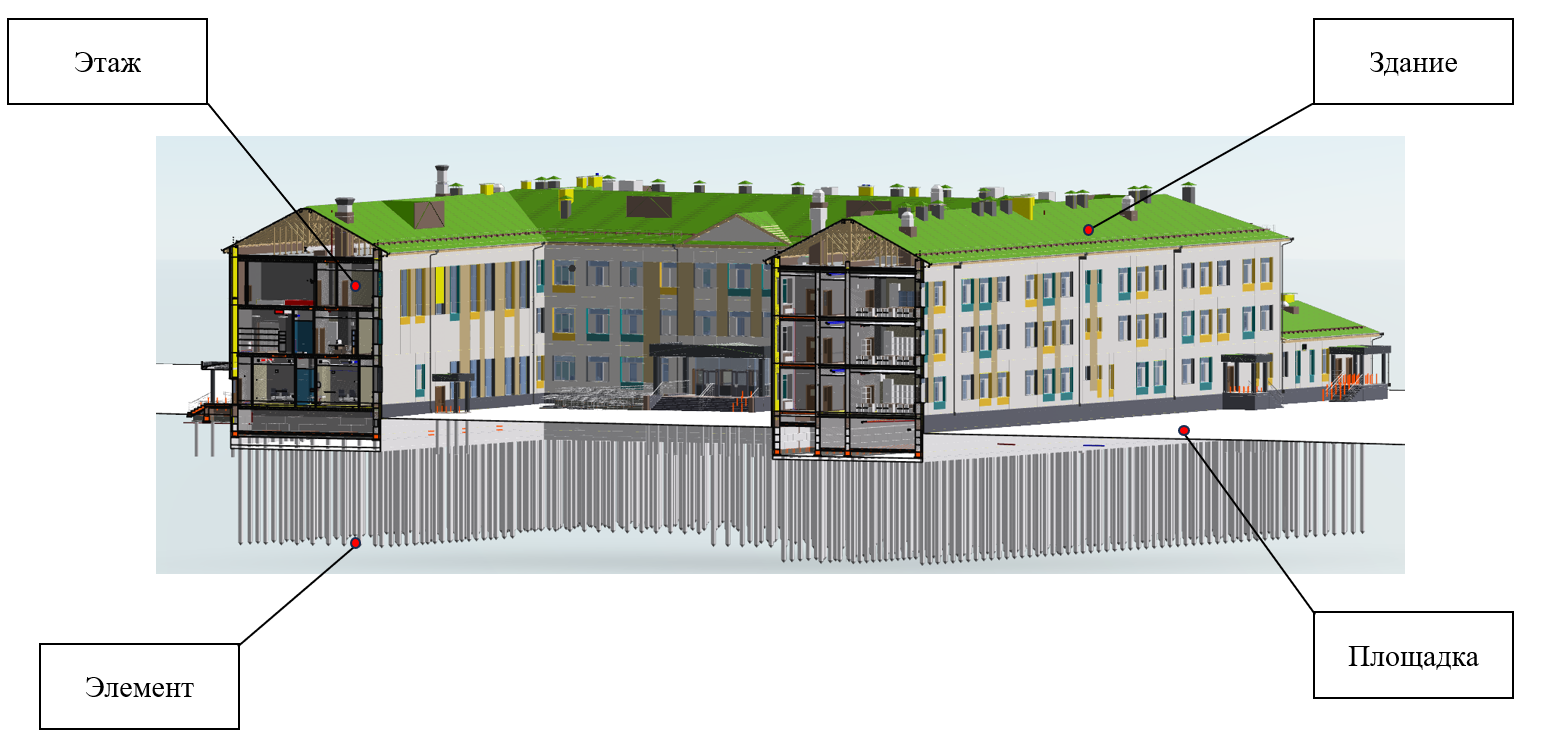

Рисунок 1 - Пространственная структура ЦИМ ОКС

7.1 Структурное разделение сводной ЦИМ на отдельные необходимо выполнять по следующим критериям: ЦИМ формируется на каждое отдельное здание. Не допускается моделирование в одном файле нескольких зданий.

7.2 Для проведения экспертизы должна передаваться сводная ЦИМ ОКС.

В рамках одного здания или сооружения разбиение ЦИМ ОКС должно выполняться по разделам и подразделам проектной документации. Перечень обязательных дисциплинарных ЦИМ в составе сводной модели должен соответствовать разработанным разделам ПД.

7.3 В наименовании дисциплинарных ЦИМ в обязательном порядке должна присутствовать аббревиатура в соответствии с таблицей 7.1 .

Таблица 7.1 - Дисциплинарные ЦИМ ОКС

При именовании дисциплинарных ЦИМ ОКС необходимо соблюдать следующий набор полей:

[Краткое наименование объекта] _ [Корпус] _ [Блок-секция] _ [Раздел ЦИМ] _ [Позиция модели] _ [Версия ПО].

Примеры:

KATOK_KR_(km)_R26

POLIKLINIKA_20_MEP_(m)_R20.

7.4 Атрибутивные данные базового координационного файла «_MEP_(m)» должны содержать параметры технико-экономических показателей по примеру таблицы 7.2 . Технико-экономические показатели должны соответствовать функционально-технологическому назначению объекта

Таблица 7.2 - Атрибутивные данные базового координационного файла

7.5 В качестве базового координационного файла сводной ЦИМ ОКС допустимо принимать файл дисциплинарной ЦИМ ОКС «Архитектурные решения» «_AR_(m)».

8. Общие требования к дисциплинарным ЦИМ ОКС

Параметры элементов дисциплинарных цифровых информационных моделей подлежат обязательному заполнению согласно матрицам атрибутивных данных, установленным в разделе 11 настоящих Требований.

При отсутствии данных от производителя допустимо не добавлять параметр «Завод-изготовитель».

Недопустимо наличие незаполненных значений у параметров ввиду невозможности составления корректных шаблонов привязок элементов впоследствии.

В параметре «Размер» в качестве разделителя габаритных величин знак «х» необходимо указывать на кириллице. Не допускается в поле разделителя добавлять пробел. Пример: 400x200.

Для значений, отражающих диаметры трубопроводов, арматуры, фитингов допустимо использование знака «ø».

Пример:

- указывается: как ø50-ø40-ø50, так и 50-40-50, 50x40x50.

Принцип формирования числовых параметров:

- наименование параметра отражает суть характеристики.

- значение параметра содержит только число и ряд допустимых знаков (допустимы знаки: ∅, ±, Δ).

- единицы измерения не включается в значение, при необходимости указываются в составе наименования параметра.

Для элементов модели, обладающих сходными базовыми свойствами, параметры должны включать обязательные атрибуты, фиксирующие их различительные характеристики.

8.1. Дисциплинарная ЦИМ раздела «Архитектурные решения»

ЦИМ раздела «Архитектурные – строительные решения» (далее - ЦИМ АС) должна содержать следующие категории: стены, перекрытия, кровля, каркас несущий, ограждения, обобщенные модели.

ЦИМ раздела «Архитектурные решения» (далее - ЦИМ АР) должна содержать следующие элементы: отделка стен, потолки, двери, ограждения, окна, панели витража и обобщенные модели.

8.1.1 Моделирование наружных ограждающих конструкций (стен, перекрытий, покрытий), имеющих многослойную структуру: допустимо выполнять по двум сценариям:

8.1.1.1 Объединение в единую конструкцию каждого слоя стены.

Наименование материалов, физические характеристики (площадь, объем, толщина) различных слоев должны быть распределены по соответствующим независимым параметрам для каждого слоя.

Не допускается объединение характеристик нескольких материалов в одно строковое значение одного параметра (например, запись «Плита минераловатная 50 мм, пеноплекс 30 мм» в одном поле не рекомендуется).

Вместо этого допускается дополнительно указывать несколько значений отделочных материалов в параметре «Отделка_Стены». Значения разделяются запятой (например, «штукатурка, грунтовка, краска» или «плитка, затирка, клей»). Данный параметр применяется только для финишных отделочных слоев и не распространяется на основные конструктивные слои

8.1.1.2 Разделение конструкции внешних стен на отдельные слои (три основных слоя):

1. Несущий/самонесущий конструктивный слой (бетон, кирпич, пеноблок, газоблок и т. д.);

2. Слой изоляции (в одном слое: утеплитель, прослойка, геоткань и т. д., при этом атрибутивные характеристики должны удовлетворять требованиям п. 8.1.1.1);

3. Слой отделки (облицовочный кирпич, финишная отделка и т. д.).

8.1.2 Многослойные конструкции полов должны быть выполнены отдельно от конструкций несущих перекрытий.

8.1.3 Моделирование многослойных конструкций полов допустимо выполнять по двум сценариям:

8.1.3.1 Объединение в единую конструкцию каждого слоя пола, включая слой отделки пола.

Наименование материалов, физические характеристики (площадь, объем, толщина) различных слоев должны быть распределены по соответствующим независимым параметрам для каждого слоя.

Вместо этого допускается дополнительно указывать несколько значений отделочных материалов в параметре «Отделка_Полы». Значения разделяются запятой.

8.1.3.2 Разделение конструкции пола на отдельные слои (два основных слоя):

1. Слой пола (в одном слое: утеплитель, прослойка, геоткань, стяжка и др., при этом атрибутивные характеристики должны удовлетворять требованиям п. 8.1.3.1).

2. Отделка пола (должна создаваться отдельным перекрытием в зависимости от используемого типа)

8.1.4 Требования к идентификации типа конструкции

Если изделие состоит из нескольких элементов и содержит смоделированные крепежные детали, предназначенные для его монтажа, все указанные элементы должны быть выполнены в составе одного семейства и представлены единым элементом в дереве модели. При этом геометрия и параметры данного элемента должны включать информацию о компонентном составе изделия.

В случае невозможности или нецелесообразности такого объединения, различные элементы одного изделия должны содержать идентификационные параметры (например, маркировку), позволяющие однозначно соотнести их друг с другом.

Для всех прокатных изделий в составе параметров модели должна быть предусмотрена информация, однозначно определяющая тип конструкции, который представляет данное изделие.

Допустимо не моделировать крепежные детали, при этом идентификационные параметры данных элементов должны быть включены в атрибутивные данные самого изделия или конструктивного элемента, для которого они предназначены.

При назначении наименований материалов, изделий, оборудования и иных элементов модели необходимо указывать их тип (функциональную сущность, назначение, вид) в дополнение к фирменному или условному обозначению производителя.

Недопустимо использование в качестве основного идентификатора только коммерческого названия без раскрытия сути элемента. Пример корректного оформления: «Гидроизоляция оклеечная Техноэласт С ЭМС» (где «Гидроизоляция оклеечная» — тип материала).

8.1.5 Требования к обозначениям конструкций

Обозначение конструкций должно обеспечивать их разделение по признаку наружных и внутренних.

Для повышения точности сметных расчетов рекомендуется дополнительно предусматривать параметр «Комментарий», в котором отражается принадлежность конструкции к определенной функциональной зоне, участку или виду работ (например: «Трапы», «Шахты», «Закладка проемов»).

Базовые условные буквенные обозначения наименований основных конструкций и изделий должны быть выполнены в соответствии с таблицей 8.1 , если иное не предусмотрено ТЗ на ЦИМ ОКС Заказчика.

Базовые буквенные обозначения, представленные в таблице 8.1 , должны быть использованы в значениях параметров: «ГЭ_Обозначение», «ГЭ_Конструкция» (см. табл. 11.1 ).

Таблица 8.1 - Базовые обозначения основных конструкций и изделий ЦИМ АР, ЦИМ АС

8.1.5.1 Базовые условные буквенные обозначения наименований материалов должны быть выполнены в соответствии с таблицей 8.2

Базовые буквенные обозначения, представленные в таблице 8.3 , должны быть использованы в значениях параметров: «ГЭ_Обозначение», «ГЭ_Конструкция» (см. табл. 11.1 ).

Таблица 8.2 - Базовые обозначения материалов

8.1.6 Обозначения конструкций стен должно содержать базовые сокращения типа конструкций (см. табл. 8.1), типов материалов с характерной физической характеристикой.

Примеры:

(Вн_От)_(Шт_20_Пл_10) – внутренняя отделка стен штукатуркой, толщиной 20 мм и плиткой 10 мм;

(Вн)_(К-120) – внутренняя стена из кирпича, толщиной 120 мм;

(Нр)_(Ут_80) – утпелитель наружной стены, толщиной 80 мм.

Недопустимо использование наличие иных символов (по типу «.», «,», «;») вместо нижнего подчёркивания.

8.1.7 Для обеспечения единообразия и информативности наименований помещений на всех типах объектов (жилые, общественные, промышленные, коммерческие) применяется следующий формат:

[Номер\]_[Назначение]

[Номер] – информация, обеспечивающая уникальность помещения в пределах объекта (привязка к этажу, номеру, ориентации, функциональной принадлежности, оборудованию или соседнему помещению);

[Назначение] – тип помещения (например: Кабинет, Санузел, Коридор, Цех, Жилая комната, Венткамера, Склад, Электрощитовая, Процедурная, Холл, Вестибюль, Серверная, OpenSpace, Раздевалка).

Недопустимо:

- использование пробелов вместо нижнего подчёркивания в качестве разделителя между назначением и уточнением;

- изменение порядка частей (назначение до номера);

- отсутствие уточнения при наличии на объекте нескольких помещений с одинаковым назначением.

8.1.8 Перечень моделируемых элементов ЦИМ АР представлен в таблице 9.1 . Перечень моделируемых элементов ЦИМ АС представлен в таблице 9.2 .

Атрибутивные данные моделируемых элементов ЦИМ АР и ЦИМ АС, необходимые для получения автоматизированных ЦВОР, представлены в таблице 11.1 .

8.2. Дисциплинарная ЦИМ раздела «Конструктивные решения»

ЦИМ раздела «Конструктивные решения» (далее - ЦИМ КР) должна содержать элементы несущих конструкций, элементы, обеспечивающие пространственную жесткость и устойчивость каркаса здания.

Перечень моделируемых элементов ЦИМ КР в зависимости от конструктивной схемы здания представлен в таблицах 9.3 – 9.4 .

8.2.1 Армирование железобетонных конструкций допустимо выполнять по трем сценариям:

8.2.1.1 Физическое моделирование.

Атрибутивные данные должны соответствовать требованиям таблицы 11.2 для элемента «Арматурный стержень».

8.2.1.2 Немоделируемое армирование.

В случае, когда на стадии П не разрабатываются детальные схемы и ведомости расхода стали, то для армируемой конструкции в качестве обязательного необходимо указывать значение параметра «Объемный расход арматуры».

В случае, когда на стадии П разрабатываются детальные схемы и ведомости расхода стали, то для армируемой конструкции в качестве обязательных необходимо указывать значение параметров «Класс арматуры», «Диаметр», «Масса». При наличии нескольких видов арматурных изделий наименования параметров должны быть сформированы по принципу «Класс арматуры_1», «Диаметр_1», «Масса_1»; «Класс арматуры_2», «Диаметр_2», «Масса_2».

8.2.2 Элементы, не обязательные к моделированию:

- гидрошпонки;

- обмазочная и оклеечная гидроизоляция фундаментов;

- огнезащита стальных элементов;

- крепежные метизы;

- сварные швы.

8.2.3 Базовые условные буквенные обозначения основных конструкций и изделий должны быть выполнены в соответствии с таблицей 8.3 по ГОСТ 23009-2016 и внутренними стандартами проектных организаций.

Таблица 8.3 - Базовые обозначения основных конструкций и изделий

8.2.4 Элементам, относящимся к общестроительным работам ниже 0.000, должна быть присвоена Категория “Фундамент несущей конструкции”.

8.2.5 Монолитные конструкции следует разделять в соответствии со способом их возведения на строительной площадке или в соответствии с принятыми правилами исчисления объемов работ. Запрещено группировать элементы фундамента, такие как «ростверк – ростверк», «ростверк – ленточный фундамент».

8.2.6 Атрибутивные данные моделируемых элементов ЦИМ КР, необходимые для получения автоматизированных ЦВОР, представлены в таблице 11.2 .

8.3. Дисциплинарные ЦИМ раздела «Инженерное оборудование и сети»

Каждый элемент оборудования должен содержать минимальный структурированный набор параметров в соответствии с технической документацией производителя. Данное требование обосновано необходимостью проверки физических объемов элементов ЦИМ, в том числе по результатам проведения конъюнктурного анализа цен в соответствии с приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 04.08.2020 N 421/пр.

8.3.1. Дисциплинарная ЦИМ подраздела «Вентиляция»

Элементы ЦИМ вентиляции необходимо классифицировать по принадлежности к системе, маркировку выполнить по ГОСТ 21.602.

Перечень моделируемых элементов ЦИМ подраздела «Вентиляция» представлен в таблице 9.5 .

Атрибутивные данные ЦИМ подраздела «Вентиляция» должны соответствовать требованиям таблицы 11.4 .

8.3.2. Дисциплинарная ЦИМ подраздела «Отопление»

Общие требования к элементам арматуры, трубопроводов дисциплинарной ЦИМ «Водоснабжение и канализация», описанные в п. 8.3.4 настоящих Требований, применимы к соответствующим элементам дисциплинарной ЦИМ «Отопление».

Перечень моделируемых элементов ЦИМ подраздела «Отопление» представлен в таблице 9.6 .

Атрибутивные данные ЦИМ подраздела «Отопление» должны соответствовать требованиям таблицы 11.5 .

8.3.3. Дисциплинарная ЦИМ подраздела «Теплоснабжение»

Перечень моделируемых элементов ЦИМ подраздела «Теплоснабжение» представлен в таблице 9.7 .

Допускается предусматривать расширенный элементарный состав по примеру таблицы 9.6 дисциплинарной ЦИМ подраздела «Отопление».

Атрибутивные данные элементов категории «Арматура трубопроводов» (кроме элемента воздухоотводчика), а также элементов категорий «Соединительные детали трубопроводов», «Трубы», «Материалы изоляции труб» ЦИМ подраздела «Теплоснабжение» должны соответствовать требованиям для одноименных элементов таблицы 11.5 .

Атрибутивные данные элемента воздухоотводчика ЦИМ подраздела «Теплоснабжение» должны соответствовать требованиям для одноименного элемента таблицы 11.9 .

Атрибутивные данные элементов категории «Оборудование» ЦИМ подраздела «Теплоснабжение» должны соответствовать требованиям таблицы 11.6 .

8.3.4. Дисциплинарные ЦИМ подразделов «Кондиционирование», «Хладоснабжение»

Перечень моделируемых элементов ЦИМ подразделов «Кондиционирование», «Хладоснабжение» представлен в таблице 9.8 .

Атрибутивные данные для элементов внутренних и наружных блоков кондиционеров должны обеспечивать однозначную идентификацию типа климатической системы, к которой подключено оборудование, для корректного проектирования, монтажа, а также обеспечения автоматизированного способа формирования ЦВОР по дисциплинарным ЦИМ «Кондиционирование», «Хладоснабжение».

Элементы дисциплинарной ЦИМ «Хладоснабжение», которые отражают проектные решения хладоснабжения приточных установок, допустимо моделировать в ЦИМ подраздела «Вентиляция».

Маркировки элементов категории «Соединительные детали трубопроводов» должны быть выполнены в соответствии с требованиями ГОСТ Р 52922-2008, ГОСТ Р 58955-2020 (в актуализированных редакциях) и с требованиями других актуальных национальных стандартов по примерам, указанным в таблицах 11.7 , 11.8 .

Маркировки элементов категории «Трубы» должны быть выполнены в соответствии с требованиями ГОСТ 617-2006 (в актуализированной редакции) и с требованиями других актуальных национальных стандартов по примерам, указанным в таблицах 11.7 , 11.8 .

Атрибутивные данные моделируемых элементов ЦИМ «Кондиционирование», должны соответствовать требованиям таблицы 11.7 .

Атрибутивные данные моделируемых элементов ЦИМ «Хладоснабжение», должны соответствовать требованиям таблицы 11.8 .

8.3.5. Дисциплинарная ЦИМ подраздела «Водоснабжение и канализация»

Любой компонент, выполненный из отдельных элементов (и ресурсов), требует обеспечения трассируемости. Для этого все элементы, входящие в состав такого компонента, должны содержать параметр, значение которого позволяет отнести их к данному компоненту (пример см. табл. 11.9 для элемента «Гидрозатвор»).

Для каждого элемента категории «Арматура трубопроводов» должно быть указано наименование узла или оборудования, к которому данный элемент относится (пример см. табл. 11.9 для элемента «Кран/кран со сгоном»).

Маркировки элементов категории «Арматура трубопроводов» должны быть выполнены в соответствии с требованиями ГОСТ 4666-2015, ГОСТ Р 59063-2020, ГОСТ Р 59553-2021, ГОСТ 6019-83 (в актуализированных редакциях) и с требованиями других актуальных национальных стандартов по примерам, указанным в таблице 11.9 .

Маркировки элементов категории «Трубы» должны быть выполнены в соответствии с требованиями ГОСТ 32414-2013, ГОСТ 32415-2013, ГОСТ 22689-2014 (в актуализированных редакциях) и с требованиями других актуальных национальных стандартов по примерам, указанным в таблице 11.9 .

Обозначения и наименования типов смесителей или кранов необходимо выполнить в соответствии с ГОСТ 25809-2019 «Смесители и краны водоразборные. Типы и основные размеры».

Обозначение оросителей (дренчерных и спринклерных) должно иметь структуру в соответствии с ГОСТ Р 51043-2002 «Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний».

Допустимо не моделировать изоляцию труб. В случае немоделируемой изоляции для элемента изолируемого трубопровода в качестве обязательных необходимо указывать значение параметров «Материал изоляции», «Внешний диаметр» (имеется ввиду внешний диаметр трубопровода), «Толщина изоляции».

Перечень моделируемых элементов ЦИМ подраздела «Водоснабжение и канализация» представлен в таблице 9.9 .

Атрибутивные данные ЦИМ подраздела «Водоснабжение и канализация» должны соответствовать требованиям таблицы 11.9 .

8.3.6. Дисциплинарная ЦИМ подраздела «Газоснабжение»

Перечень моделируемых элементов ЦИМ подраздела «Газоснабжение» представлен в таблице 9.10 .

Атрибутивные данные элементов категорий «Соединительные детали трубопроводов», «Трубы» ЦИМ подраздела «Газоснабжение» должны соответствовать требованиям для одноименных элементов таблицы 11.9 .

Атрибутивные данные элементов категории «Оборудования» ЦИМ подраздела «Газоснабжение» должны соответствовать требованиям для одноименных элементов таблицы 11.10 .

В случае отсутствия физических элементов арматуры трубопроводов для каждого элемента оборудования в параметре «Примечание» необходимо указать тип регулирующего или запорного устройства в его обвязке с целью корректного подсчета ресурсов в ЦВОР.

8.3.7. Дисциплинарная ЦИМ подраздела «Индивидуальный тепловой пункт»

Перечень моделируемых элементов ЦИМ подраздела «Индивидуальный тепловой пункт» представлен в таблице 9.11 .

Допускается предусматривать расширенный элементарный состав по примеру таблицы 9.5 дисциплинарной ЦИМ подраздела «Отопление».

Атрибутивные данные модулей блочно-теплового пункта должны соответствовать требованиям для элементов категории «Оборудование» таблицы 11.11 .

Атрибутивные данные элементов остальных категорий должны соответствовать требованиям таблицы 11.5 .

8.3.8. Дисциплинарная ЦИМ подраздела «Технологические решения»

Перечень моделируемых категорий элементов ЦИМ подраздела «Технологические решения» представлен в таблице 9.12 .

ЦИМ «Технологические решения» должна содержать элементы мебели, монтируемого и немонтируемого оборудования, обеспечивающего основные технологические процессы в соответствии с функционально – технологическими особенностями объекта капитального строительства.

Атрибутивные данные элементов категории «Оборудование» должны соответствовать требованиям таблицы 11.10 .

8.3.9. Дисциплинарная ЦИМ подраздела «Система внутреннего электроосвещения и силового оборудования»

Элементы, не обязательные к моделированию:

- элементы подвесов и опор в виде хомутов, кронштейны крепления кабельных конструкций;

- раскладка проводов в коробах и кабельных лотках;

- разводка электрокабеля по помещениям;

- комплектующие устройства автоматики, контроля и учета в электрических щитах.

Каждому элементу дисциплинарной ЦИМ «Система внутреннего электроосвещения и силового оборудования» (далее – ЦИМ ЭО) должна быть присвоена категория, строго соответствующая его функциональному назначению.

С целью корректного подсчета ресурсов в ЦВОР
каждый элемент дисциплинарной ЦИМ ЭО должен иметь заполненный атрибут «Наименование», а также иметь корректную информацию по габаритным размерам.

Перечень моделируемых категорий элементов ЦИМ подраздела «Технологические решения» дисциплинарной ЦИМ ЭО представлен в таблице 9.13 .

Атрибутивные данные ЦИМ дисциплинарной ЦИМ ЭО должны соответствовать требованиям таблицы 11.11 .

9. Элементарный состав дисциплинарных ЦИМ ОКС

9.1 Элементарный состав дисциплинарных ЦИМ «Архитектурные решения», «АР_Фасады», «АР_ Интерьеры» представлен в таблице 9.1 .

.

Таблица 9.1 – Элементарный состав дисциплинарных ЦИМ «Архитектурные решения», «АР_Фасады», «АР_ Интерьеры»

9.2 Элементарный состав дисциплинарных ЦИМ «Архитектурно-строительные решения представлен в таблице 9.2 .

.

Таблица 9.2 – Элементарный состав дисциплинарных ЦИМ «Архитектурно-строительные решения»

9.3 Элементарный состав дисциплинарной ЦИМ «КР_Конструкции железобетонные» представлен в таблице 9.3 .

.

Таблица 9.3 – Элементарный состав дисциплинарной ЦИМ «КР_Конструкции железобетонные»

9.4 Элементарный состав дисциплинарной ЦИМ «КР_Конструкции металлические» представлен в таблице 9.4 .

.

Таблица 9.4 – Элементарный состав дисциплинарной ЦИМ «КР_Конструкции металлические»

9.5 Элементарный состав дисциплинарной ЦИМ «Вентиляция» представлен в таблице 9.5 .

.

Таблица 9.5 - Элементарный состав дисциплинарной ЦИМ «Вентиляция»

9.6 Элементарный состав дисциплинарной ЦИМ «Отопление» представлен в таблице 9.6 .

.

Таблица 9.6 - Элементарный состав дисциплинарной ЦИМ «Отопление»

9.7 Элементарный состав дисциплинарной ЦИМ «Теплоснабжение» представлен в таблице 9.7 .

.

Таблица 9.7 - Элементарный состав дисциплинарной ЦИМ «Теплоснабжение»

9.8 Элементарный состав дисциплинарных ЦИМ «Кондиционирование», «Хладоснабжение» представлен в таблице 9.8 .

.

Таблица 9.8 - Элементарный состав дисциплинарных ЦИМ «Кондиционирование», «Хладоснабжение»

9.9 Элементарный состав дисциплинарной ЦИМ «Водоснабжение и канализация» представлен в таблице 9.9 .

.

Таблица 9.9 - Элементарный состав дисциплинарной ЦИМ «Водоснабжение и канализация»

9.10 Элементарный состав дисциплинарной ЦИМ «Газоснабжение» представлен в таблице 9.10 .

.

Таблица 9.10 - Элементарный состав дисциплинарной ЦИМ «Газоснабжение»

9.11 Элементарный состав дисциплинарной ЦИМ «Индивидуальный тепловой пункт» представлен в таблице 9.11 .

.

Таблица 9.11 - Элементарный состав дисциплинарной ЦИМ «Индивидуальный тепловой пункт»

9.12 Элементарный состав дисциплинарной ЦИМ «Технологические решения» представлен в таблице 9.12 .

.

Таблица 9.12 - Элементарный состав дисциплинарной ЦИМ «Технологические решения»

9.13 Элементарный состав дисциплинарной ЦИМ «Система внутреннего электроосвещения и силового оборудования» представлен в таблице 9.13 .

.

Таблица 9.13 - Элементарный состав дисциплинарной ЦИМ ЭО

10. Требования к отсутствию коллизий

10.1 Сводная ЦИМ ОКС не должна содержать проектных ошибок (коллизий), вызванных:

- отсутствием пространственной координации между различными разделами проектных решений;

- геометрическими пересечениями элементов ЦИМ, если такие пересечения не являются проектным решением;

- нарушением нормируемых расстояний между элементами ЦИМ.

10.2 Нормируемые расстояния принимать в соответствии с нормативными техническими документами.

10.3 Допускается не устранять геометрические пересечения элементов, если они не вызывают:

- противоречий требований технических регламентов и иных требований действующего законодательства Российской Федерации;

- отклонений от корректного подсчета количественных показателей;

- нарушений возможности монтажа и нормальной эксплуатации объекта;

- отклонений от проектного местоположения элементов ЦИМ ОКС.

10.4 Допуски по коллизиям приведены в таблице 10.1

Таблица 10.1 - Допуски по коллизиям

10.5 Матрица коллизий для стадии разработки проектной документации приведена в таблице 10.2 .

11. Требования к уровням проработки по геометрическим и атрибутивным данным дисциплинарных ЦИМ ОКС

Таблица 11.1 Матрица атрибутивных данных дисциплинарных ЦИМ «Архитектурные решения», «АР_Фасады», «АР_Интерьеры»

Геометрические данные		Атрибутивные данные		Примечание
Изображение	Описание	Сущность параметра	Значения параметра

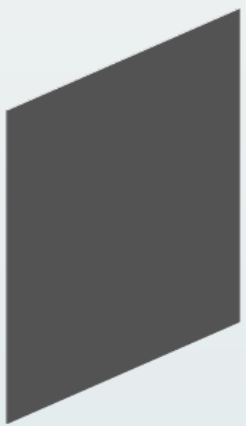

	Стена внутренней отделки Точные фиксированные размеры, форма, точное пространственное положение, ориентация
		Имя файла	_AR_(in)
			_AR_(m)
		Категория	Стены
		Наименование	Штукатурка стен декоративная
			Стеклообои
		Обозначение	(Вн_От)_(Шт_10)	Для штукатурки
		Материал (Слой 1)	Стеклотканевые покрытие Systexx ClipArt by
		Толщина (Слой 1)	20	в мм
		Материал (Слой 2)	Клей Vitrulan Powder Plus 250
		Толщина (Слой 2)	5	в мм
		Материал (Слой 3)	Смеси сухие цементно-известковые штукатурные для поверхностей из бетона
		Толщина (Слой 3)	20	в мм
		Материал (Слой 4)	Краска водно-дисперсионная поливинилацетатная ВД-ВА-1
		Толщина (Слой 4)	115	в мм
		Тип материала_Отделка	1 / 2 / 3/ 4	Указывается номер слоя по порядку
		Зависимость сверху	4.120
		Зависимость снизу	0.000
		Группа модели	Вн_От
			Вн_От_Стены
		Уровень	Этаж 01
		Площадь	8,86
		Длина	6000
		Толщина	3
		Высота	4120
		Объем	0,22
		ГЭ_Наименование	ГКЛ, цвет лавандовый (согласно образцу Dulux Marshal 84BB 53/136) Керамическая плитка по типу Калейдоскоп белый матовый 200х200 арт.5009 Покраска, голубой (согласно образцу Dulux Marshal 70BG 70/113) Линолеум антистатический Печать на стеклохолсте
		ГЭ_Обозначение	(Вн_От)_(ГКЛ_50) (Вн_От)_(КГ_10) (Вн_От)_(Кр_5) (Вн_От)_(Лм_10) (Вн_От)_(СКЛх_5)
		ГЭ_Конструкция	Вн_От	см. табл. 8.1
		ГЭ_Аббревиатура	FIN	см. табл. 9.1
	Стена наружней отделки Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(e)
		Категория	Стены
		Наименование	Аллюминиевые кассеты
			Фасадная штукатурка по сетке
			Металлокасеты
			Хризотилцементные панели прессованные с матовым защитно-декоративным покрытием по типу "ВИКолор - 8мм НГ, размер: 1200/300
		Обозначение	(Нр)_(КГ_10_ВЗ_10)	Для металлокассет
			(Нр_От)_(Шт_20)
			(Нр_От)_(Мк_400х1875)	Для штукатурного фасада
		Материал (Слой 1)	Фасадная штукатурка
		Толщина (Слой 1)	20	в мм
		Материал (Слой 2)	Утеплитель по типу "ЭКОВЕР ЭКОФАСАД"
		Толщина (Слой 2)	100	в мм
		Тип материала_Отделка	1 / 2	Указывается номер слоя по порядку
		Зависимость сверху	4.120
		Зависимость снизу	0.000
		Группа модели	Нр_От
			Нр
		Уровень	Этаж 01
		Площадь	9,48
		Длина	6000
		Толщина	15
		Высота	4120
		Объем	0,22
		ГЭ_Наименование	Алюминиевые кассеты RAL 7042 Фасадная штукатурка по сетке RAL9002 Металлокассеты НГ RAL7024 Хризотилцементные панели RAL7042
		ГЭ_Обозначение	(Нр_От)_(АМк_10_ВЗ_10) (Нр_От)_(Шт_20) (Нр_От)_(Мк_400х1875) (Нр_От)_(ХР_6000х4120_ВЗ_100)
		ГЭ_Конструкция	Нр_От
		ГЭ_Аббревиатура	FR
		ГЭ_Примечание	Облицовка потолка козырька входной группы Облицовка вставки между окнами на подсистеме навесного фасада по утеплителю
	Покрытие Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(in)
		Категория	Перекрытия/Полы/Стены
		Наименование	Керамогранит
			Керамогранитная плитка
		Обозначение	Вн_От_Пл_10	Для штукатурки
		Материал (Слой 1)	Керамогранит ESTIMA 600х600
		Толщина (Слой 1)	15	в мм
		Материал (Слой 2)	Клей монтажный сухой
		Толщина (Слой 2)	10	в мм
		Тип материала_Отделка	1 / 2	Указывается номер слоя по порядку
		Комменарий	Ступени ЛК
			Облицовка стены ЛК
		Отметка верха	18.440	Для отделки полов, когда категория: перекрытия
		Отметка низа	18.340
		Зависимость сверху	Этаж 05	Для облицовки стен, когда категория стены
		Зависимость снизу	Этаж 04
		Группа модели	Вн_От_Стены
			Вн_От_Полы
		Площадь	0,21
		Ширина	3000
		Длина	300
		Толщина	10
		Высота	150
		Объем	0,22
		ГЭ_Наименование	Керамогранит по типу ESTIMA cm01 600х60
		ГЭ_Обозначение	(Вн_От)_(Пл_10)
		ГЭ_Конструкция	Вн_От
		ГЭ_Аббревиатура	FL
		ГЭ_Примечание	ЛК №1
	Стена Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Стены
			Кирпич керамический рядовой полнотелый_КР-р-по 250-120-65/1НФ/150/2.0/50 на растворе М100
		Наименование	Модульная перегородка
			Стена
		Обозначение	К_120
			К_250
		Материал	Кирпич керамический рядовой полнотелый_КР-р-по 250-120-65/1НФ/150/2.0/50 на растворе М100
		Толщина	120	в мм
		Зависимость сверху	4.120
		Зависимость снизу	0.000
		Группа модели	Вн
			Нр
		Уровень	Этаж 01
		Толщина	250
		Длина	6200
		Высота	2800
		Объем	4,34
		ГЭ_Наименование	Кирпич керамический рядовой полнотелый_КР-р-по 250-120-65/1НФ/150/2.0/50 на растворе М100
		ГЭ_Обозначение	(Вн)_(К_250_Р_М100)	М100-марка раствора
		ГЭ_Конструкция	Вн
		ГЭ_Аббревиатура	WL
	Окно Точные фиксированные размеры, форма, точное пространственое положение, ориентация	Имя файла	_AR_(m)
		Категория	Окна
		ГЭ_Наименование	ОП 700х700	Оконные блоки внутренние
			ОП 1800х1800х70 (4М1-14-4М1-14-И4) ПОТ/П	Оконные блоки наружные из ПВХ профилей
			ОРЗ 870(h)х1070	Оконные блоки внутренние рентгенозащитные
			В КПз СПД (6М1 зак.-14-4М1-14-И6 зак.) 9000х6360х200 ВБ	Витражи наружные
			ВА (4М1 зак.6М1 зак.-12-6М1 зак. матовое) 3600х2705х70	Витраж внутренние
		ГЭ_Обозначение	ГОСТ 30674-2023	Оконные блоки внутренние
			ГОСТ 30674-2023	Оконные блоки наружные из ПВХ профилей
			ГОСТ 21519-2022	Витражи наружные
			ГОСТ 21519-2022	Витражи внутренние
		ГЭ_Конструкция	Вн_О_1	Оконные блоки внутренние
			(Нр_О_5)_(ПВХ)	Оконные блоки наружные из ПВХ профилей
			Вн_ОРЗ_1	Оконные блоки внутренние рентгенозащитные
			ВН_1	Витражи наружные
			ВВ_1	Витражи внутренние
		ГЭ_Аббревиатура	WN	Оконные блоки
			SGP	Витражи
		Зависимость снизу	3.200
		Уровень	Этаж 01
		Ширина	1800
		Высота	2120
		Площадь	3,816

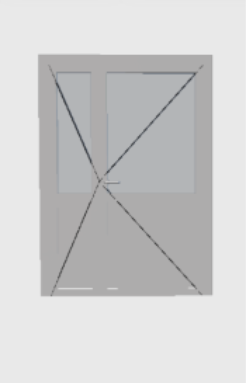

	Дверь Точные фиксированные размеры, форма, точное пространственое положение, ориентация	Имя файла	_AR_(m)
		Категория	Двери
		ГЭ_Наименование	Двери алюминиевые внутренние
			Двери алюминиевые внутренние в составе витража
			Двери алюминиевые наружные
			Двери алюминиевые наружные в составе витража
			Двери внутренние рентгенозащитные
			Двери стальные наружные противопожарные
		ГЭ_Обозначение	Д-1г_ДАВ Г Оп Пр П Р 2100х1050
			ДК-9м_ДАВ О Оп Пр Бпр Р 2100х1150 (прозрачное в полоску 1/2)
			ДУ-1п_ДАН О Дв Л П Р 2400х1650 (отбойник.прозрачное)
			ДУ-10п_ДАН О Дв Л П Р 2400х2000 (отбойник.прозрачное)
			РД-1г_ДСВ, В, Дп, Л, Прг, Н, Пкомб, М3, О 2100х1500
			ДП-7г_ДПС 01 1900-1000 л. EI 30
		ГЭ_Конструкция	Д
			ДК
			ДУ
			РД
			ДП
		ГЭ_Аббревиатура	DR
		Уровень	Этаж 01
		Ширина	1500
		Высота	2400
		Площадь	3,36
	Потолок Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Потолки
		Наименование	Подвесной потолок Гипрок АкваФайер 1200х600х8 (Г1, В1, Д2, Т2)
		Материал	Потолок_Гипрок АкваФайер 1200х600х8 мм
		Толщина	15	в мм
		Отметка верха	0.300
		Отметка низа	0.000
		Группа модели	Вн_От_Потолок
		Уровень	Этаж 01
		Площадь	8,86
		Длина	6000
		ГЭ_Наименование	Подвесной потолок Гипрок АкваФайер 1200х600х8 (Г1, В1, Д2, Т2) Подвесной потолок LookUp Biomed A 600х600х15 Потолок_LookUp Ceilings Clip-in 600х600 Окраска простая Окраска улучшенная
		ГЭ_Обозначение	(Вн_От_Пт)_(Гипрок АкваФайер 1200х600х8) (Вн_От_Пт)_(Кр_5)
		ГЭ_Конструкция	Вн_От_Пт
		ГЭ_Аббревиатура	CLG
	Кровля Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Перекрытия
		Наименование	Кровля плоская
		Обозначение	(Нр)_К-3
		Материал (Слой 1)	Нижний кровельный рулонный материал (без посыпки) по ГОСТ 30547-97
		Толщина (Слой 1)	20	в мм
		Материал (Слой 2)	СТЯЖКА_Цементно-песчанная, армированная сеткой 5 Вр1 с яч.100х100
		Толщина (Слой 2)	20	в мм
		Материал (Слой 3)	Полиэтиленовая пленка
		Толщина (Слой 3)	10	в мм
		Материал (Слой 4)	Теплоизоляционный и уклонообразующий слой из фракционного пеностекла
		Толщина (Слой 4)	50	в мм
		Тип материала_Отделка	1 / 2 / 3 / 4	Указывается номер слоя по порядку
		Маркировка типоразмера	1
			2
		Отметка верха	18.540
		Отметка низа	18.340
		Уровень	Кровля
		Группа модели	Кровля
		Площадь	189,25
		Толщина	300
		ГЭ_Наименование	Кровля основная Кровля лестниц Кровля козырьков
		ГЭ_Обозначение	(Нр_Кр_1) (Нр_Кр_2)
		ГЭ_Конструкция	Тип 1 Тип 2 Тип 3
		ГЭ_Аббревиатура	RF
	Ограждение Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Группы моделей
		Наименование	Ограждение металлическое
		Материал	Сталь
		Высота	1200
		Длина	2000
		Отметка низа	19500
		Уровень	Кровля
		ГЭ_Наименование	Ограждение кровли Ограждение внутренних лестниц из нержавеющей стали
		ГЭ_Обозначение	ОГКп-4О ГМВ-2
		ГЭ_Конструкция	Кр_4 ЛК №1
		ГЭ_Аббревиатура	PPR SR
	Помещение Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Помещения
		Номер/Имя группы помещений	3. Блок лучевой диагностики
		Имя	Процедурная рентгенография
		Номер	1.3.03
		Уровень	Этаж 02
		Площадь	23,28
		Высота	2200
		Периметр	12200
	Откос Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_AR_(m)
		Категория	Обобщенные модели
		Наименование	Металлокассеты НГ ламинация дерево RAL 1002 Оцинкованная сталь с полимерным покрытием RAL 7024
		Конструкция	Откос_Наружный
		Материал	Металлокассеты НГ ламинация дерево RAL 1002 Оцинкованная сталь с полимерным покрытием RAL 7024
		Высота	1875
		Ширина	400
		Толщина	100
		Площадь	1,95
		Уровень	Этаж 04
		ГЭ_Наименование	Откос наружных окон/Откос наружных окон, дверей, витражей Отлив наружных окон
		ГЭ_Обозначение	(Нр_ОТ)_(Мк_400х1875) (Нр_Отл)_(С_1780х210)
		ГЭ_Конструкция	Нр_ОТ Нр_Отл
		ГЭ_Аббревиатура	FR

.

Таблица 11.2 Матрица атрибутивных данных дисциплинарных ЦИМ «КР_Конструкции железобетонные»

Геометрические данные		Атрибутивные данные		Примечание
Изображение	Описание	Сущность параметра	Значения параметра
	Сваи железобетонные Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Обобщенная модель
		Наименование	Свая квадратного сплошного сечения цельная с ненапрягаемой арматурой
			Свая квадратного сплошного сечения цельная с напрягаемой арматурой
			Свая квадратного сплошного сечения цельная с полостью с ненапрягаемой и напрягаемой арматурой
			Свая-оболочка составная с ненапрягаемой арматурой
			Свая-оболочка составная с ненапрягаемой арматурой
		Тип	Тип С
			Тип СП
			Тип СО
			Тип СЦ
		ГЭ_Марка	C140.35-10.1.У	Обозначение по ГОСТ 19804-2021
			С60.35-А800
			СО140.100-3-б
		ГЭ_Аббревиатура	PL
		Материал	В25
		Обозначение	ГОСТ 19804-2021
		Длина	8000
		Объем	1,69
	Бетонная подготовка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Обобщенная модель
		Наименование	Бетонная подготовка
		ГЭ_Обозначение	БП100_В7,5
			БП100_В10
		ГЭ_Аббревиатура	BP
		Отметка верха	-0.200
		Отметка низа	-0.300
		Примечание	Ростверк	В данном случае указывается конструкция, для которой предназначается устройство бетонной подготовки
			Лента фундамента
			Фундаментная плита
		Материал	Бетон В7,5_F100_W4
			БСТ В7,5_F100_W4
		Длина	2000	Указывается в мм
		Ширина	2000
		Толщина	100
		Объем, м3	0,4
	Фундаментный блок Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Обобщенная модель
		Наименование	Фундаментный блок
		Конструкция	ФБС
			ФБВ
			ФБП
		ГЭ_Марка	ФБС 24.3.6-Т
			ФБВ 9.4.6-Л ГОСТ 13579-2018
			ФБП 24.5.6-С ГОСТ 13579-2018
		ГЭ_Аббревиатура	FB
		Обозначение	ГОСТ 13579-2018
		Длина	2380
		Ширина	400
		Высота	580
		Объем	0,552
		Масса	500
	Фундаментная плита Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Перекрытие
			Обобщенная модель
		Наименование	Фундаментная плита монолитная железобетонная
		Материал	В25_F150_W8
			БСТ В25_F150_W8
		Отметка верха	-0.200
		Отметка низа	-0.500
		Класс арматуры	A500C	Обязательные параметры при физическом отсутствии в модели в случае, когда на стадии П разрабатываются детальные схемы и ведомости расхода стали
		Диаметр	ø12
		Объемный расход арматуры	150	Обязательный параметр при физическом отсутствии в модели в случае, когда на стадии П не разрабатываются детальные схемы и ведомости расхода стали
		Длина	1500
		Толщина	300
		Площадь	1500
		Объем	470
		ГЭ_Конструкция	Рк_750
			ФП_400
		ГЭ_Примечание	Ростверк
			Канал
		ГЭ_Аббревиатура	FP
	Ленточный фундамент Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Обобщенная модель
		Наименование	Ленточный фундамент монолитный железобетонный
		Материал	Бетон B20_F100_W4
			БСТ B20_F100_W4
		Класс арматуры	A500C
		Диаметр	ø12	Обязательные параметры при физическом отсутствии в модели в случае, когда на стадии П разрабатываются детальные схемы и ведомости расхода стали
		Объемный расход арматуры	150	Обязательный параметр при физическом отсутствии в модели в случае, когда на стадии П не разрабатываются детальные схемы и ведомости расхода стали
		Длина	3000
		Ширина	1000
		Толщина	600
		Объем	0,36
		ГЭ_Конструкция	Л_700
			МЛ_700
		ГЭ_Аббревиатура	FL
	Плита перекрытия Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Каркас несущий
			Перекрытия
			Обобщенная модель
		Наименование	Плита перекрытия
			Перекрытия
		ГЭ_Обозначение	2ПК30.60 ГОСТ 9561-2025	Для конструкций сборных
			2ПК60.12 ГОСТ 9561-2025
			2ПК60.30 ГОСТ 9561-2025
			1ПК 60.15-4,5А800Л ГОСТ 9561-2025
		Тип	ПК
			2ПК
		Материал	Бетон B25_F150_W6
			БСТ B25_F150_W6
		Отметка верха	4120
		Отметка низа	3900
		Уровень	Этаж 01
		ГЭ_Позиция	ПП1.1
		Длина	6000
		Ширина	1500
		Толщина	220
		Объем	1,98
		ГЭ_Аббревиатура	SL
	Перемычка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Каркас несущий
			Перекрытия
			Обобщенная модель
		Наименование	Перемычка железобетонная
		Тип	ПБ
			ПП
		ГЭ_Марка	2ПБ-16-2	ГОСТ 948-2016
			3ПБ-18-8
			5ПБ-25-37
		Конструкция	Перемычка железобетонная брусковая
		Отметка верха	2360
		Отметка низа	2200
		Уровень	Этаж 01
		ГЭ_Позиция	ПР1.1
		Обозначение	ГОСТ 948-2016
		Материал	B15
		Длина	1550
		Ширина	120
		Высота	220
		Объем	0,041
		ГЭ_Аббревиатура	BM
		Класс арматуры	A500C	Обязательные параметры при физическом отсутствии в модели в случае, когда на стадии П разрабатываются детальные схемы и ведомости расхода стали
		Диаметр	ø12
		Объемный расход арматуры	150	Обязательный параметр при физическом отсутствии в модели в случае, когда на стадии П не разрабатываются детальные схемы и ведомости расхода стали
	Ригель Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Каркас несущий
			Перекрытия
			Обобщенная модель
		Наименование	Ригель
		Тип	РДП
			РОП
			РКП
		ГЭ_Марка	РДП6.56-110А600	ГОСТ 18980-2015
			РДП6.56-110А600-П.
		Конструкция	Ригель железобетонный двухполочный
		Материал	B22.5
		Отметка верха	4120
		Отметка низа	3520
		Уровень	1 этаж
		ГЭ_Позиция	Р1.1/Рг1.1
		Длина	5560
		Ширина	565
		Высота	600
		Объем	1,88
		ГЭ_Аббревиатура	BM
		Класс арматуры	A500C	Обязательные параметры при физическом отсутствии в модели в случае, когда на стадии П разрабатываются детальные схемы и ведомости расхода стали
		Диаметр	ø12
		Объемный расход арматуры	150	Обязательный параметр при физическом отсутствии в модели в случае, когда на стадии П не разрабатываются детальные схемы и ведомости расхода стали
	Колонна Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Несущие колонны
			Обобщенная модель
		Наименование	Колонна железобетонная двухконсольная для многоэтажных зданий
		ГЭ_Марка	2КБО48.2	ГОСТ 18979-2014
			1КВ42.1
			1КН33(30)1
		Материал	Бетон B20_F150_W4
			БСТ B20_F150_W4
		Конструкция	Колонна
		Зависимость сверху	4120
		Зависимость снизу	0
		Уровень	1 этаж
		Размер	300	Если колонна круглая, вписать диаметр
		ГЭ_Позиция	К1.1
		Периметр	1200
		Длина	400	Указываются размеры сечения
		Ширина	400
		Высота	4120
		Объем	0,66
		ГЭ_Аббревиатура	CL
	Стена Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Стены
			Обобщенная модель
		Наименование	Стена железобетонная трехслойная
			Панель стеновая железобетонная трехслойная
		Обозначение	3НЧж ГОСТ 31310-2024	для сборных конструкций
		Материал	Бетон B20_F150_W4
			БСТ B20_F150_W4
		Зависимость сверху	4.120
		Зависимость снизу	0.000
		Группа модели	Вн_Ст
			Нр_Ст
		Конструкция	Монолит/сбор
		Уровень	Этаж 01
		ГЭ_Позиция	Ст0.1, Ст1.1, Ст2.1	Нумерация в зависимости от уровня: Ст0-стены подвала, Ст1 - стены первого этажа
		Длина	6000
		Толщина	240
		Высота	4120
		Объем	7,42
		Площадь	13,5
		Масса	500
		ГЭ_Конструкция	Ст0
		ГЭ_Примечание	Канал	Стена канала
		ГЭ_Аббревиатура	WL
	Лестничный марш Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Лестницы
			Обощенная модель
		Наименование	Лестничный марш
		Тип	ЛМ
			ЛМФ
			ЛМП
		ГЭ_Марка	ЛМП57.11.17-5	ГОСТ 9818-2015
			ЛМП57.11.15-5-3
			ЛМФ42.14.18-5
		ГЭ_Конструкция	ЛМ1
		ГЭ_Обозначение	(ЛМ)_(ЖБ)_
		Примечание	Лестница ЛК1
		Уровень	Этаж 01
		Материал	Бетон B25_F150_W6
			БСТ B25_F150_W6
		Длина	2720
		Ширина	1050
		Высота	150
		Объем	0,43
		ГЭ_Аббревиатура	ST
	Лестничная площадка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Лестницы
			Обобщенная модель
		Наименование	Лестничная площадка
		Тип	ЛП
			ЛПФ
			ЛПП
		ГЭ_Марка	1ЛП24.13-4	ГОСТ 9818-2015
			1ЛП24.13в-4-Ш
			1ЛП22.16-4Л-К
		ГЭ_Конструкция	ЛП1
		ГЭ_Обозначение	(ЛП)_(ЖБ)_
		Отметка верха	2060
		Отметка низа	1910
		Уровень	Этаж 01
		Обозначение	ГОСТ 9818-2015
		Примечание	Лестница ЛК1
		Длина	2800
		Ширина	1600
		Толщина	150
		Объем	0,67
		ГЭ_Аббревиатура	ST
	Арматурный стержень Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Арматура
		Наименование	Арматурный стержень
		ГЭ_Марка	ø12 А500С L=1200
		Тип	А500С	ГОСТ 34028-2016
			А400	Класс арматурной стали
			А240
		ГЭ_Конструкция	Ростверк
			Фундаментная плита
		Материал	Арматурный стержень горячекатаный периодического профиля
		Обозначение	ГОСТ 34028-2016
		Диаметр	ø12
			12
		Длина	6000
		Масса	5,33	Указывается масса единицы в кг
	Термовставка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Перекрытия
		ГЭ_Наименование	Термовставка плиты
			Термовставки парапета
		ГЭ_Конструкция	(ПП)_(Трм)_1
			(ПрП)_(Трм)_1
		ГЭ_Марка	ППС-25
		Материал	Пенополистирол
		Обозначение	ГОСТ 15588-2014
		Длина	600
		Ширина	1000
		Толщина	1200
		Объем	1

.

Таблица 11.3 Матрица атрибутивных данных дисциплинарных ЦИМ «КР_Конструкции металлические»

Геометрические данные		Атрибутивные данные		Примечание
Изображение	Описание	Сущность параметра	Значения параметра
	Прокат листовой Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Прокат листовой
		Марка	Ст0
		Тип	Углеродистая обыкновенного качества
		Обозначение	ГОСТ 19903-2015
		Зависимость сверху	10
		Зависимость снизу	0
		Уровень	Этаж 01
		ГЭ_Наименование	Фермы стропильные Колонна Стойка Рама Балка Связи Распорки Ригели Прогоны Ограждение стальное Крепеж
		ГЭ_Обозначение	ФС1_ПЛ_1200x600 К1_ПЛ_4x60x20 Ст1_ПЛ_120x5 Рм1_ПЛ_250x12 Б1_ПЛ_300x14 Св1_ПЛ_80x6 Рс1_ПЛ_100x8 Рг1_ПЛ_350x16 Пг1_ПЛ_120x6 ОГ1_ПЛ_30x3 КЖ1_ПЛ_20x2
		ГЭ_Аббревиатура	MR
		ГЭ_Конструкция	ФС1 К1 Ст1 Рм1 Б1 Св1 РС1 Рг1 Пг1 ОГ1 КЖ1
		Конструкция	Колонна
			Крановая конструкция
			Ограждение
			Фермы стропильные
		Материал	С255
		Площадь	0.12
		Угол	45	Для наклонных конструкций
		Толщина	10
		Длина	6000
		Ширина	1500
		Высота	800
		Масса	1450
	Двутавр Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Двутавр
		Марка	20Ш5
		Тип	Стальной горячекатаный
		Обозначение	ГОСТ 35087-2024
		Зависимость сверху	5800
		Зависимость снизу	5200
		Уровень	1 этаж
		ГЭ_Наименование	Фермы стропильные Колонна Рама Балка Прогоны
		ГЭ_Обозначение	ФС1_Д_20Б1 К1_Д_30К2 Рм1_Д_40Ш1 Б1_Д_35Б2 Пг1_Д_16Б1
		ГЭ_Аббревиатура	IB
		ГЭ_Конструкция	ФС1 К1 Рм1 Б1 Пг1
		Конструкция	Колонна
			Крановая конструкция
			Рама
			Фермы стропильные
		Материал	С255
		Угол	45	Для наклонных конструкций
		Толщина	16.0	Толщина стенки
		Длина	6000
		Ширина	184
		Высота	274
		Масса	104.70
	Тавр Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Тавр
		Марка	2Х18Н12Т по ГОСТ 5632-2014
		Тип	Нержавеющий
		Обозначение	ГОСТ 5632-2014
		Зависимость сверху	5500
		Зависимость снизу	4900
		Уровень	1 этаж
		ГЭ_Наименование	Балка Крепеж
		ГЭ_Обозначение	Б1_Т_200x200x10 КЖ1_Т_50x50x5
		ГЭ_Аббревиатура	TB
		ГЭ_Конструкция	Б1 КЖ1
		Конструкция	Балка
			Крепежный элемент
		Материал	С255
		Угол	45	Для наклонных конструкций
		Толщина	7.5
		Длина	6000
		Ширина	200	Ширина полки
		Высота	200
		Масса	5.25
	Труба Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Труба
		Марка	76n-3-2000 кр. I ГОСТ 10704-91
		Тип	Стальная электросварная
		Обозначение	ГОСТ 10704-91
		Зависимость сверху	7200
		Зависимость снизу	6600
		Уровень	1 этаж
		ГЭ_Наименование	Фермы стропильные Фахверк Стойка Балка Связи Распорки Ригели Прогоны Ограждение стальное Крепеж
		ГЭ_Обозначение	ФС1_Тр_102x4 Ф1_Тр_89x3 Ст1_Тр_76x3.5 Б1_Тр_159x6 Св1_Тр_57x3.5 РС1_Тр_60x3 Рг1_Тр_219x8 Пг1_Тр_108x4 ОГ1_Тр_25x2 КЖ1_Тр_20x2
		ГЭ_Аббревиатура	PI
		ГЭ_Конструкция	ФС1 Ф1 Ст1 Б1 Св1 РС1 Рг1 Пг1 ОГ1 КЖ1
		Конструкция	Свая винтовая
			Балка
			Ригели
			Связи
		Материал	Б-20 ГОСТ 10705-80
		Диаметр	114	Для круглых сечений
		Угол	45	Для наклонных конструкций
		Толщина	4
		Длина	6000
		Ширина	114
		Высота	114
		Масса	60.7
	Швеллер Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Швеллер
		Марка	20У
		Тип	Стальной горячекатаный
		Обозначение	ГОСТ 8240-97
		Зависимость сверху	4200
		Зависимость снизу	3600
		Уровень	1 этаж
		ГЭ_Наименование	Колонна Стойка Балка Связи Ригели Прогоны Крепеж
		ГЭ_Обозначение	К1_Шв_24П Ст1_Шв_16 Б1_Шв_30 Св1_Шв_12 Рг1_Шв_33 Пг1_Шв_18 КЖ1_Шв_6.5
		ГЭ_Аббревиатура	CH
		ГЭ_Конструкция	К1 Ст1 Б1 Св1 Рг1 Пг1 КЖ1
		Конструкция	Колонна
			Площадка
			Крепежный элемент
			Прогон
		Материал	С255
		Угол	45	Для наклонных конструкций
		Толщина	5.2	Толщина стенки
		Длина	5600
		Ширина	76
		Высота	200
		Масса	128.8
	Уголок Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Уголок стальной горячекатаный равнополочный
		Марка	100-100-8	Так же заменить "х" на "-" как было в разделе AC(пункт 8)
		Обозначение	ГОСТ 8509-93
		Зависимость сверху	3500
		Зависимость снизу	2900
		Уровень	1 этаж
		ГЭ_Наименование	Фермы стропильные Фахверк Стойка Балка Связи Распорки Ригели Прогоны Ограждение стальное Крепеж
		ГЭ_Обозначение	ФС1_Уг_100x8 Ф1_Уг_75x6 Ст1_Уг_50x5 Б1_Уг_125x10 Св1_Уг_63x5 РС1_Уг_70x6 Рг1_Уг_160x12 Пг1_Уг_90x7 ОГ1_Уг_35x4 КЖ1_Уг_32x4
		ГЭ_Аббревиатура	CO
		ГЭ_Конструкция	ФС1 Ф1 Ст1 Б1 Св1 РС1 Рг1 Пг1 ОГ1 КЖ1
		Конструкция	Колонна
			Площадка
			Крепежный элемент
			Прогон
		Материал	С255
		Угол	45	Для наклонных конструкций
		Толщина	8
		Длина	5600
		Ширина	100
		Высота	100
		Масса	68.6
	Болты Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(km)
		Категория	Каркас несущий
		Наименование	Болт с шестигранной головкой
		Тип	С увеличенным размером под ключ, для соединений конструкций на высокопрочных болтах
		Марка	Болт ГОСТ 32484.3 - М16-80 - 10.9 - HR
		Обозначение	ГОСТ 32484.3
		ГЭ_Наименование	Фермы стропильные Колонна Фахверк Стойка Рама Балка Связи Распорки Ригели Прогоны Ограждение стальное Крепеж
		ГЭ_Обозначение	ФС1_Б_М16х60_8.8 К1_Б_М20х70_8.8 Ф1_Б_М12х40_5.6 Ст1_Б_М14х50_8.8 Рм1_Б_М24х80_10.9 Б1_Б_М20х60_8.8 Св1_Б_М12х35_5.6 РС1_Б_М16х45_8.8 Рг1_Б_М20х70_8.8 Пг1_Б_М12х40_5.6 ОГ1_Б_М8х20_5.6 КЖ1_Б_М16х50_8.8
		ГЭ_Аббревиатура	BO
		ГЭ_Конструкция	ФС1 К1 Ф1 Ст1 Рм1 Б1 Св1 РС1 Рг1 Пг1 ОГ1 КЖ1
		Конструкция	Колонна
			Лестница
			Ограждение
			Прогон
		Материал	Сталь 40Х
		Класс профиля	10.9
		Угол	45	Для наклонных конструкций
		Диаметр	20	Для круглых сечений
		Длина	80
		Масса	0.198
	Сваи стальные Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_KR_(kg)
		Категория	Фундамент несущей конструкции
			Обобщенная модель
		Наименование	Свая винтовая лопастная
			Свая винтовая комбинированная составная
			Свая винтовая спиральная
		ГЭ_Марка	СВЛ 6000.159.10.ЭП по ГОСТ Р 59106-2020
			326-СВК 10000.159.10.ПП-ст.1.3 по ГОСТ Р 59106-2020
			СВС 3000.89.4.ЦГ по ГОСТ Р 59106-2020
		Конструкция	Однолопастная/многолопастная
		Обозначение	ГОСТ Р 59106-2020
		Длина, мм	6000
		Размер	89	Указывается либо только диаметр, либо сначала указывается диаметр сваи, затем толщина стенки
			89х4
			159
			159х10
		Толщина	4
			10

.

Таблица 11.4 Матрица атрибутивных данных дисциплинарных ЦИМ «Вентиляция»

Геометрические данные		Атрибутивные данные		Примечание
Изображение	Описание	Сущность параметра	Значения параметра
	Клапан противопожарный/огнезадерживающий Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Арматура воздуховодов
		Наименование	Клапан противопожарный
		Обозначение	ОКС-1-(60)-ЭМ-НЗ-400х200
			ОКС(120)-РВ-400x200
			КЛОП-2(60)-НО-В-500х400-МВ(220)
		Завод-изготовитель	АРКТОС
		Имя системы	Дымоудаление
		Сокращение для системы	ДВ1
			ДВ2
		Конструкция	Односекционный
			Двухсекционный
		Размер	400-200
		Ширина	400
		Высота	400
	Клапан огнезадерживающий Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Арматура воздуховодов
		Наименование	Клапан дымоудаления
		Обозначение	ДКС-1-ЭМ-700х500-Г
			ДМУ-1000х800(P-Ik/220)-С-ВН-4и-АВ
		Завод-изготовитель	АРКТОС
		Имя системы	Дымоудаление
		Сокращение для системы	ДВ1
			ДВ2
		Конструкция	Стеновой
			С решеткой
		Размер	700-500
		Ширина	1000
		Высота	800
	Дроссель-клапан Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Арматура воздуховодов
		Наименование	Дроссель-клапан
		Обозначение	ДКСп-02 300х200
			ДК-160
			ДКСк ø125
		Завод-изготовитель	АРКТОС
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Конструкция	Стеновой
			С решеткой
		Размер	300-200
			ø160
			160
		Ширина	300
		Высота	200
	Заслонка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Арматура воздуховодов
		Наименование	Заслонка воздушная
			Заслонка регулирующая
		Обозначение	CHR 30-15
		Завод-изготовитель	АРКТОС
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Конструкция	Взрывозащищенная
		Размер	300-150
			ø250
			250
		Ширина	300
		Высота	200
	Гибкая вставка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Арматура воздуховодов
		Наименование	Гибкая вставка
		Обозначение	DS-125
		Завод-изготовитель	АРКТОС
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Размер	ø125
			125
		Длина	150
		Вес	0,21	Указывается в кг
	Решетка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Воздухораспределители
		Наименование	Решетка вентиляционная жалюзийная настенная
			Решетка с фиксированными жалюзи
			Переточные решетка
			Радиусные решетка
			Решетка наружная
		Обозначение	АМН / АМР-М / АДН / АДР-М / AДН-К / АМР-К/ АДР-К
			АЛН/ АЛР-М/ АЛН-К/ АЛР-К/ АБН-К/ АБР-К/ УМН / УМР
			АП
			1РДБ / 2РДБ
			АРН
		Завод-изготовитель	АРКТОС
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Конструкция	Однорядная
			Двухрядная
			Настенная
		Размер	300-150
		Ширина	300
		Высота	150
		Площадь	0,048
		Коэффициент живого сечения	0,8
		КМС	1,3
		Угол	45	Указывается угол поворота жалюзи в градусах
		Расход	75	Указывается в м3/ч
	Диффузор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Воздухораспределители
		Наименование	Диффузоры универсальные
			Диффузоры конические
			Диффузоры вихревые
			Диффузоры веерные
			Диффузоры сопловые
		Обозначение	ДПУ-М 160
			ДКК 250-6 / ДКП 315
			1ДКЗ 450 / 1ДПЗ 450-450 / ДПУ-В-160 / ДКВ 200-E1 (Е3, M2)
			ДПУ-K 125
			ДПУ-С 200
		Завод-изготовитель	АРКТОС
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Конструкция	с электроприводом 2-х позиционное управление
			с электроприводом 3-х позиционное управление
		Размер	250
		B	595
		Площадь	0,048
		Масса	5,4	Указывается в кг
		КМС	1,3
		Угол	45	Указывается угол поворота жалюзи в градусах
		Расход	600	Указывается в м3/ч
	Воздуховод/Гибкий воздуховод Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Воздуховоды
		Наименование	Воздуховод из тонколистовой оцинкованной стали класса герметичности А
		Класс	H
			B
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			1
		Конструкция	Прямоугольный
			Круглый
		Размер	600-150
			ø150
		Отметка монтажа	3.350
		Периметр	1500
		Ширина	600
		Длина	3000
		Высота	150	Указывается в м3/ч
	Огнезащита Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Материалы изоляции воздуховодов
		Наименование	Состав огнезащитный для воздуховодов
			Материал базальтовый огнезащитный рулонный
		Обозначение	DOSSOLAN 3000
			МБОР - 8 / PRO-МБОР-5
		Завод-изготовитель	РЕТЕРМА
		Толщина	5
		Предел огнестойкости	EI30
		Площадь	723
		Объем	5,4	Указывается в м3
	Теплоогнезащитное покрытие Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Материалы изоляции воздуховодов
		Наименование	Теплоогнезащитное покрытие
		Обозначение	PRO-VENT-20-1НФ
		Завод-изготовитель	BOS
		Толщина	20
		Предел огнестойкости	EI60
		Плотность	35	Указывается в кг/м3
		Площадь	1.90491	Указывается в м2
		Объем	0,04	Указывается в м3
	Теплоизоляционное покрытие Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Материалы изоляции воздуховодов
		Наименование	Теплооизоляционное покрытие
		Обозначение	PRO-VENT-40-1НФ
		Завод-изготовитель	BOS
		Примечание	с рулонным покровным слоем BOS-PROTECTION ФА для защиты воздуховодов на открытом воздухе для систем противодымной вентиляции
		Толщина	40
		Предел огнестойкости	EI120
		Плотность	35	Указывается в кг/м3
		Площадь	1.90491	Указывается в м2
		Объем	0,04	Указывается в м3
	Решетка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Вентилятор канальный
			Вентилятор крышный
			Вентилятор радиальный канальный
			Вентилятор осевой
			Вентилятор дымоудаления
		Обозначение	LV- FDС 250
			UKO-5,6-A-2-300-У2
			ВКК 160
			PKO-056A-2-(I)-01-У1
			UPRP-6,3-A-6-400-K6-У2
		Завод-изготовитель	Lessar
		Имя системы	Приточная система
			Дымоудаление
			Вытяжная система
		Сокращение для системы	П6
			ДВ8
			В6
		Размер	160
		Ширина	300
		Высота	150
		Площадь	0,048
		Масса	4,5	Указывается в кг
		Мощность	0,05	Указывается в кВт
		Угол	45
		Расход	350	Указывается в м3/ч
	Приточная/Вытяжная установка/ Установка приточно-вытяжная Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Установка приточная
			Установка вытяжная
			Установка приточно-вытяжная
		Обозначение	Systemair TA-1500EL
			AIRNED-M7
			Systemair Danvent DV 30
		Имя системы	Приточная система
			Вытяжная система
		Сокращение системы	П7
			В8
		Завод-изготовитель	Systemair
		Воздухообмен	1300	Указывается в м3/ч
		Размер	1233-620-374
	Рекуператор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Рекуператор пластинчатый
			Блок рекуперации тепла
			Смесительная камера
		Обозначение	Combi HC-EX6 815
			PRHR023
			СКГ 700x400
		Имя системы	Приточная система
			Вытяжная система
		Сокращение системы	П7
			В8
		Завод-изготовитель	Systemair
		Мощность	0,04	Указывается в кВт
		Размер	786-218-657
		Конструкция	2-х портовый блок
			4-х портовый блок
	Воздухонагреватель/калорифер Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Воздухонагреватель
			Калорифер
		Обозначение	ВНВ/ВНП 113-201
			КСк4-9-02
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	Systemair
		Произодительность по теплу	22,75/27,3	Указывается в кВт
		Размер	786-218-657
		Произодительность по воздуху	2000	Указывается в м3
		Площадь поверхности теплообмена	5,2
	Фильтр Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Фильтр карманный
			Фильтр кассетный
		Обозначение	FKR 60-35/FBCr - P 100
			FRKr (G3) 400-200/50
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	Shuft
		Класс очистки	G4, F5, F7, F9.
		Размер	240-256-176
		Толщина фильтрующей кассеты	2000	Указывается в м3
	Шумоглушитель Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Шумоглушитель
			Шумоглушитель для круглых воздуховодов
		Обозначение	SRSr 700-400/1000
			SCr 125/900
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	Shuft
		Размер	700-400
		Длина	1000
	Увлажнитель Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Увлажнитель канальный
		Обозначение	КХМ-65 500x250-ЦМ-К
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	Shuft
		Размер	500-250
		Расход воздуха	1313	Указывается в м3/ч
		Расход воды	19,1	Указывается в л/ч
		Мощность	70	Указывается в кВт
	Фильтр бактерицидной обработки Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Фильтр бактерицидной обработки воздуха
			Фильтр бактерицидный
		Обозначение	ФБО 600х300-07 (A)
			LB70-40/184
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	Shuft
		Мощность бактерицидного излучения	161	Указывается в Вт
		Размер	600-300
		Расход	2600	Указывается в м3/ч
		Мощность	0,5	Указывается в кВт
		Количество ламп	7	Указывается в шт
	Обеззараживающие устройство Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Оборудование
		Наименование	Обеззараживающие устройство в едином внешнем корпусе с воздухораспределителем
		Обозначение	2 УОВ "Поток 150-М-01"
		Имя системы	Приточная система
		Сокращение системы	П7
		Завод-изготовитель	iClim
		Размер	570-473-278
		Воздухообмен	180	Указывается в м3/ч
		Мощность	0,1	Указывается в кВт
	Заглушка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Соединительные детали воздуховодов
		Наименование	Заглушка
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			1
		Конструкция	Прямоугольная
			Круглая
		Размер	150-100
			ø150
		Отметка монтажа	3.350
		Периметр	500
		Ширина	100
		Длина	150
		Высота	25	Указывается в м3/ч
	Врезка Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Соединительные детали воздуховодов
		Наименование	Врезка
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			0,5
		Конструкция	Прямоугольная
			Круглая
		Размер	150-100
			ø150
		Отметка монтажа	3.350
		Периметр	500
		Ширина	150
		Длина	15
		Высота	100	Указывается в м3/ч
		Площадь	0,006
	Отвод/Отвод сегментный/Колено Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Соединительные детали воздуховодов
		Наименование	Отвод
			Отвод сегментный
			150х100-150х100
			150
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			0,5
		Угол	90
			45
		Размер	150-100/150-100
			ø150
		Отметка монтажа	3.350
		Периметр	500
		Ширина	150
		Длина	150
		Высота	100	Указывается в м3/ч
		Площадь	0,255
	Переход Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Соединительные детали воздуховодов
		Наименование	Переход
			Переход с прямоугольного на круглое сечение
			200х100-150х150
			150х100-ø100
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			0,5
		Угол	45
		Размер	200-100/150-150
			150-100/ø100
		Отметка монтажа	3.350
		Периметр	1500	Большей стороны
		Ширина	550
		Длина	200
		Высота	150	Указывается в м3/ч
		Площадь	0,2	Большей стороны
	Тройник Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_V_(m)
		Категория	Соединительные детали воздуховодов
		Наименование	Тройник
			410х710-410х710-410х710
		Имя системы	Приточная система
			Вытяжная система
		Сокращение для системы	П6
			В6
		Толщина стенки	0,7	Указывается в мм
			0,5
		Угол	90
			45
		Размер	410-710/410-710/410-710
		Отметка монтажа	3.350
		Периметр	2200
		Ширина	710
		Длина	200
		Высота	410	Указывается в м3/ч
		Площадь	1,36	Большей стороны

.

Таблица 11.5 Матрица атрибутивных данных дисциплинарных ЦИМ «Отопление»

Геометрические данные		Атрибутивные данные		Примечание
Изображение	Описание	Сущность параметра	Значения параметра
	Клапан электромагнитный (Соленоидный вентиль) Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Клапан электромагнитный
		Обозначение	VS300--ET-NC-220VAC ГОСТ 24856-2014
		Завод-изготовитель	DN.ru
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Латунь/Нержавеющая сталь
		Конструкция	Резьбовое присоединение
		Размер	6 - 50	Указывается в мм
	Вентиль регулирующий/Клапан балансировочный Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Вентиль регулирующий
			Клапан балансировочный
		Обозначение	MNT-R DN15, PN 16
		Завод-изготовитель	Ридан
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Латунь
		Примечание	С наклонным шпинделем и диафрагмой
		Конструкция	Резьбовое присоединение
		Размер	15	Указывается в мм
			ø20-ø20
	Клапан термостатический Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Клапан термостатический
			Клапан терморегулятора с предварительной настройкой
		Обозначение	TR-N
		Завод-изготовитель	Ридан
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Латунь
		Конструкция	Угловой	Указывается исполнение
			Прямой
		Размер	15	Указывается в мм
			ø20-ø20	Указывается в мм
	Кран шаровой Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	WS
		Категория	Арматура трубопроводов
		Наименование	Кран шаровой BVR-DR PN40 DN15
		Обозначение	Danfoss 065B8216
			BVR-DR DN15 PN40 ГОСТ Р 59553-2021
		Завод-изготовитель	Ридан
			Danfoss
		Примечание	Т от -20С +120С латунь CW602N
			Муфтовый (BР/BР)
		Имя системы	Отопление
		Сокращение для системы	Т1
		Тип	Ручка-рычаг
			Ручка-бабочка
		Материал	Латунный
		Размер	ø25
			25
			ø40
			40
	Регулятор перепада давления/регулятор расхода Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Регулятор перепада давления
			Регулятор расхода комбинированный
		Обозначение	ГЕРЦ 4002 DN 15, PN 16
			ГЕРЦ KOMBI 4006 DN 15
		Завод-изготовитель	DN.ru
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Латунь/Нержавеющая сталь
		Конструкция	G 3/4 с конусом
			G 3/4 упл.по кон.
		Размер	ø25	Указывается в мм
			25
	Фильтр/Грязевик Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Фильтр сетчатый латунный
			Фильтр сетчатый чугунный фланцевый
			Фильтр сетчатый
		Обозначение	VALTEC VT.192.N.08 1 1/2" ГОСТ Р 51126-98
			ФСП-32
		Завод-изготовитель	HERZ
		Примечание	DN 15, PN 10
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Латунь
			Латунь никелированная
			Чугун EN GJL- 250
		Конструкция	Фланцевый
			Муфтовый
			Резьбовое присоединение
		Примечание	БТП
			ИТП
		Размер	ø40-ø40
			32-32

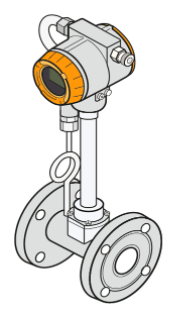

	Расходомер вихревой/электромагнитный Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Расходмер вихревой
			Расходмер электромагнитный
		Обозначение	РИЗУР-ВР8000– 304 Ж– Р – 50 – 3,5...35 – 60–Д –4–1–М–1–1000/0,1/0,1/60–0
			Питерфлоу РС 50 - 72 - А- Ф- Р16- IP66
		Завод-изготовитель	РИЗУР
			Ридан
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал	Нержавеющая сталь
		Конструкция	Фланцевое присоединение
			Резьбовое присоединение
		Размер	ø40-ø40
			32-32
	Теплосчетчик Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Теплосчетчик механический
			Теплосчетчик ультразвуковой
			Теплосчетчик электромагнитный
		Обозначение	Теплосчетчик ЛОГИКА 8941- 2 - 16 1 1 1
			KM-5-1 DN 25, ТУ 4218-010-42968951-2006
		Завод-изготовитель	Логика
		Имя системы	Отопление
		Сокращение для системы	Т1
		Материал
		Конструкция	Фланцевое присоединение
			Резьбовое присоединение
		Размер	ø40
			32
	Завеса тепловая Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Завеса тепловая
			Воздушная завеса Комфорт 300, 1,5 м, панель - сталь, Тепломаш КЭВ-9П3011Е	Допустимо указывать для мониторинговых позиций полное наименование по данным производителя
			Воздушно-тепловая завеса "Оптима" 9кВт 380В
		Обозначение	КЭВ-9П3011Е
			КЭВ-12П3041Е
		Завод-изготовитель	тепломаш
		Примечание	"Оптима" 9кВт 380В
		Имя системы	Отопление
		Сокращение для системы	-	Допустимо не указывать
		Мощность	12	Указывается в кВт
		Расход	2200	Указывается в м3/ч
	Радиатор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Радиатор панельный
			Радиатор секционный
			МС-140
			К 22-500-400
		Завод-изготовитель	PRADO
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Материал	Алюминиевый
			Стальной
			Биметаллический
			Чугунный
		Конструкция	с нижним подключением
			с боковым подключением
		Тип	22
		Теплоотдача	856	Указывается в кВт
		Количество секций	13	Для секционных радиаторов, указывается в шт
		Высота	500	Указывается в мм
		Длина	400
		Глубина	80
		Масса	11	Указывается в кг
	Конвектор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Конвектор внутрипольный
			Конвектор электрический настенный
			Конвектор напольный
			Конвектор настенный
		Обозначение	Элегант мини 180х130х1000 3то под Терм рв R1800 лев RAL9001
		Завод-изготовитель	PRADO
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Материал	Алюминиевый
			Стальной
			Медно-алюминиевый
			Чугунный
		Конструкция	с нижним подключением
			с боковым подключением
		Тип	22
		Теплоотдача	978	Указывается в кВт
		Примечание	регулирование теплового потока
			с задней стенкой и внутренним экраном
		Высота	458	Указывается в мм
		Длина	1250
	Теплообменник Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Теплообменник пластинчатый
			Теплообменник кожухотрубный
		Обозначение	НН№04
			M6-FG-123
		Завод-изготовитель	РИДАН
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Материал	Нержавеющая сталь
		Конструкция	Горизонтальный	Для кожухотрубных
			Вертикальный
		Площадь	3,7	Указывается площадь поверхности теплообмена теплообменника в м^2
		Размер	50	Указывается диаметр портов в мм для пластинчатых Т/О
			ø50
		Размер	159	Указывается диаметр кожуха в мм длякожухотрубчатых Т/О
			273
		Тепловой поток	5,5	Указывается в кВт
		Высота	3210	Указывается в мм
		Длина	4595
		Масса	50	Указывается в кг
	Насос Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Насос циркуляционный
		Обозначение	Wilo TOP-Z-30/10
			GRUNDFOS UPSD 50-120F
		Завод-изготовитель	ООО «ВИЛО РУС»
		Имя системы	Отопление
		Сокращение для системы	Т2
		Производительность	8,3	м3/ч
		Напор	5,2	м
		Конструкция	Одинарный/сдвоенный
		Размер	ø32	Номинальный диаметр патрубков
			32	Номинальный диаметр патрубков
	Реле давления Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Реле давления
		Обозначение	KPI-35
			DPS-1500N
		Завод-изготовитель	Ридан
		Имя системы	Отопление
		Сокращение для системы	Т1
		Диапазон настройки	-0,2 - 8	Указывается в бар
		Конструкция	Резьбовое присоединение

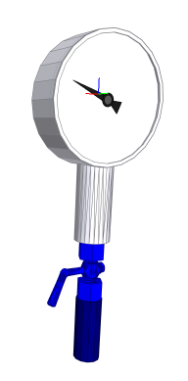

	Датчик давления Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Датчик давления
		Обозначение	MBS1700R
		Завод-изготовитель	Ридан
		Имя системы	Отопление
		Сокращение для системы	Т1
		Диапазон измерений	0-6	Указывается в бар
		Конструкция	Резьбовое присоединение G1/2
			Резьбовое присоединение G1/4
	Манометр/Термометр Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Арматура трубопроводов
		Наименование	Манометр
			Термометр биметаллический со стальным корпусом
		Обозначение	ТМ-510Р.00(0-0,6МРа)G1/2.1,5 ТУ 311-00225621.167-97 / ГОСТ 2405-88
			БТ-52.211-212
		Завод-изготовитель	ЗАО "РОСМА"
		Материал	Сталь	Корпус
			Сталь марки 10
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Давление	0-40	Указывается диапазон давления в МПа
			0-25
		Класс точности	1,5
			2,5
		Примечание	Кран трехходовой для манометра VALTEC VT.807.N.04 1/2" / Кран трехходовой для манометра М20х1,5 вн.-G1/2 вн	В данном случае в этом параметре указывается перечисление составных элементов монтажа манометра
			Бобышка стальная для манометра БП-ТМ-30-G1/2 / Бобышка стальная для манометра БП-ТМ-30-М20х1,5
		Конструкция	Подключение радиальное снизу
			Радиальное подключение
		Размер	100	Диаметр корпуса
	Водонагреватель Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Бойлер косвенного нагрева
		Обозначение	AQUATEC INOX RTWX 150
		Завод-изготовитель	Royal thermo
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Производительность	645	Указывается в л/ч
		Объем	150	Указывается в л
		Мощность	30	Указывается в кВт
		Тип	Накопительный
		Конструкция	Напольный

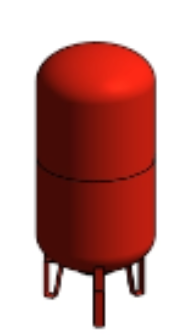

	Расширительный бак Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Бак расширительный
		Обозначение	Flexcon CE 425 790х1178х610мм
		Завод-изготовитель	Flamco
		Имя системы	Отопление
		Сокращение для системы	Т1
		Конструкция	Напольный
			Навесной
		Объем	425	Указывается в л
		Давление	6	для напорного бака, уазывается в бар
		Тип мембраны	Сменная мембрана

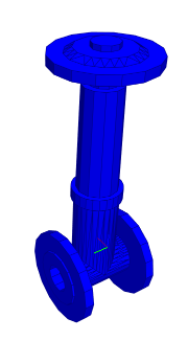

	Элеватор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Элеватор стальной водоструйный №2
		Обозначение	DN15 PN16 ТУ 28.99.39-001-65375857-2017
		Завод-изготовитель	БЛМЗ
		Имя системы	Отопление
		Сокращение для системы	Т1
		Конструкция	Фланцевое присоединение
		Материал	Сталь
			Сталь 20
	Коллектор Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Коллектор полипропиленовый (3 вых.)
			Коллектор распределительный
		Обозначение	Ду=40х20мм
			Valtec VTc.510.SS 1", 8 x 1/2"
		Завод-изготовитель	Stout
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Материал	Латунь
			Сталь
			Нержавеющая сталь
		Конструкция	Наружная резьба 3/4" (20 мм)
		Размер	1 1/4"
			32
	Котел Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Оборудование
		Наименование	Котел газовый
		Обозначение	SLIM 1.150 i
		Завод-изготовитель	BAXI
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Отапливаемая площадь	149	Указывается в м2
		Размер	110	Указывается в мм
			ø160
		Мощность	14,9	Указывается в кВт
		Конструкция	Напольный
			Настенный
	Тройник/Пресс-тройник Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Соединительные детали трубопроводов
		Наименование	Пресс-тройник
			Пресс тройник переходной
			Тройник переходной
			Тройник равнопроходной
		Обозначение	Valtec VTm.231 32 / VTm.233.N.200420 20 х 1/2" - 20
			Valtec VTm.231 26-16-20
			57-3,0-25-2,0	Для стальных переходных, указывается наружный диаметр - толщина стенки
			76-3,5	Для стальных равнопроходных, указывается наружный диаметр - толщина стенки
		Завод-изготовитель	Herz
		Материал	Латунь
			Сталь
		Угол, °	90	в градусах
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Конструкция	Внутреннее резьбовое присоединение 1/2
			Наружное резьбовое присоединение 1/2
		Размер	ø57-3,0
			57-3,0
			ø32-ø32-ø32
			32-32-32
			ø32-ø32-ø25
			32-32-25
			ø32-ø25-ø32
			32-25-32
	Угольник/пресс-угольник/отвод Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Соединительные детали трубопроводов
		Наименование	Пресс-угольник
			Угольник
		Обозначение	Henco 1/2"х20
			PPSU alpex-duo 26х3,0-26х3,0
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Угол	90	в градусах
		Размер	ø26-3,0-ø26-3,0
		Материал	Латунь
			Сталь
		Конструкция	Внутреннее резьбовое присоединение 1/2
			Наружное резьбовое присоединение 1/2
	Муфта/муфта-переходная Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Соединительные детали трубопроводов
		Наименование	Пресс-муфта/ Муфта редукционная
			Муфта стальная прямая
		Обозначение	SOLID HP, EPDM 16-2,0 х1/2"
			DN 15, G1/2″
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Угол	90	в градусах
		Размер	ø20-2,0-ø16-2,0
			ø20	Диаметр условного прохода для стальных муфт
		Материал	Латунь
			Сталь
		Конструкция	Внутреннее резьбовое присоединение 1/2"
			С гайкой и штуцером
	Переход Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Соединительные детали трубопроводов
		Наименование	Переход стальной/латунный
		Обозначение	Переход оцинкованный стальной конический 100х50
		Завод-изготовитель	LUNDA.ru
			DN.ru
		Материал	Латунь
			Сталь неоцинкованная
			Сталь оцинкованная
		Имя системы	Отопление
		Сокращение для системы	Т1	Соответственно ГОСТ 21.205-2016
			Т2
			108-57
	Труба Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Трубы
		Наименование	Трубы напорные из термопластов для систем водоснабжения и отопления/Труба из полипропилена	ГОСТ 32414-2013
			Трубы стальные водогазопроводные	ГОСТ 3262-75
			Трубы стальные электросварные
		Обозначение	Труба ПП-Г 110-2,7 ГОСТ 32414-2013	Трубы для систем водоснабжения и отопления. Наружный диаметр и толщина стенки в мм.
			Труба PP-R SDR 6/S 2,5 - 20-3,4 класс 2/0,8 МПа класс 5/0,6 МПа ГОСТ 32415-2013
			Труба PVC-U SDR 11 - 200х18,2 PN 25 питьевая ГОСТ 32415-2013.
			Труба 20-2,8 ГОСТ 3262-75	Указывается в обязательном порядке толщина стенки в мм
		Примечание	С резьбой
			Без резьбы
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Размер, мм	ø25
			ø20-2,8
		Материал	РР-Н Полипропилен-гомополимер/ПП-Г Полипропилен-гомополимер	Трубы полипропиленовые для систем водоснабжения и отопления по ГОСТ 32415-2013, проект ГОСТа взамен ГОСТа 18599, ГОСТ 22689-2014, ГОСТ 3262-75
			РР Полипропилен сополимер/ ПП Полипропилен сополимер
			РЕ Полиэтилен/ ПЭ - Полиэтилен
			PVC-U Непластифицированный поливинилхлорид/ НПВХ - Непластифицированный поливинилхлорид
			РР-Н Полипропилен-гомополимер/ПП-Г Полипропилен-гомополимер
			РР-В Полипропилен блоксополимер/ПП-Б Полипропилен блоксополимер/ ПП тип 2 Полипропилен блоксополимер
			РР-R Полипропилен рандомсополимер/ПП-Р Полипропилен рандомсополимер/ ПП тип 3 Полипропилен рандомсополимер
			PP-RCT Полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью/(ПП тип 4) Полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью
			РЕ-Х Сшитый полиэтилен/ПЭ-С Сшитый полиэтилен
			РВ Полибутен / ПБ Полибутен;
			PVC-C Хлорированный поливинилхлорид / ХПВХ Хлорированный поливинилхлорид
			PE-RT Полиэтилен повышенной термостойкости/ (ПЭ-ПТ) Полиэтилен повышенной термостойкости
			Стальные сварные неоцинкованные водогазопроводные
			Стальные сварные оционкованные водогазопроводные
			Стальные электросварные прямошовные/спиральношовные
		Длина	5000	Указывается в мм
	Изоляция Точные фиксированные размеры, форма, точное пространственное положение, ориентация	Имя файла	_H_(m)
		Категория	Материалы изоляции труб
		Наименование	Трубки теплоизоляционные из вспененного каучука
			Трубки теплоизоляционные из вспененного полиэтилена
			Цилиндр теплоизоляционный минеральная вата
			Сегменты теплоизоляционные из пенополиуретана
		Обозначение	ENERGOCELL HT
			K-FLEX ST
			K-FLEX K-ROCK ALU 30х028-1
			Экоролл КВ-100
		Имя системы	Отопление
		Сокращение для системы	Т1
			Т2
		Толщина	9	Указывается в мм
		Плотность	40	Указывается кг/м3
		Длина	1000	Указывается в мм
